USB-реле "КОЛИБРИ"
USB-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через USB-порт.
Устройство содержит четыре электромагнитных реле, позволяющих коммутировать нагрузку 250 В, 7 А и четыре входа для подключения
внешних контактных датчиков.
USB-реле также может выполнять функцию сторожевого таймера (Watchdog timer – WDT) для персонального компьютера.
Поддерживаются операционные системы Windows и Linux.
ВНИМАНИЕ! Стандартный интерфейс USB обладает низкой помехозащищённостью, поэтому не следует использовать USB-реле в
производственных, охранных и других ответственных системах управления объектами!
Для таких целей необходимо использовать
Ethernet-реле
, обладающие высоким уровнем помехозащищённости.
Применения
Игровые терминалы
Терминалы самообслуживания
Системы "Умный дом"
Особенности
Интерфейс USB
Малые габариты
Простой протокол передачи данных
Функция сторожевого таймера
Технические характеристики
Напряжение питания от USB-порта
5В ± 10%
Максимальный потребляемый ток от USB-порта
350 мА
Напряжение питания от внешнего источника
9 ÷ 18 В
Максимальный потребляемый ток от внешнего источника
200 мА
Количество входов
4
Количество электромагнитных реле
4
Параметры реле
250 В, 7А
Типы подключаемых датчиков
контактные (замыкание на землю)
Габаритные размеры
60 × 100 × 25 мм
Температурный диапазон работы
от –40°C до +85°C
Относительная влажность воздуха
не более 90% при +35°C

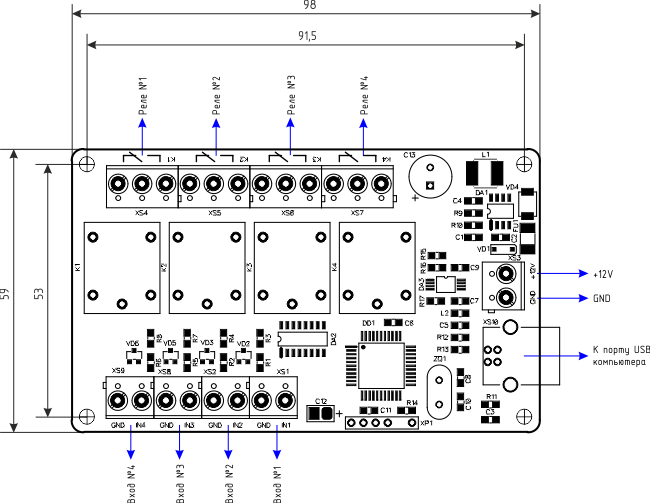

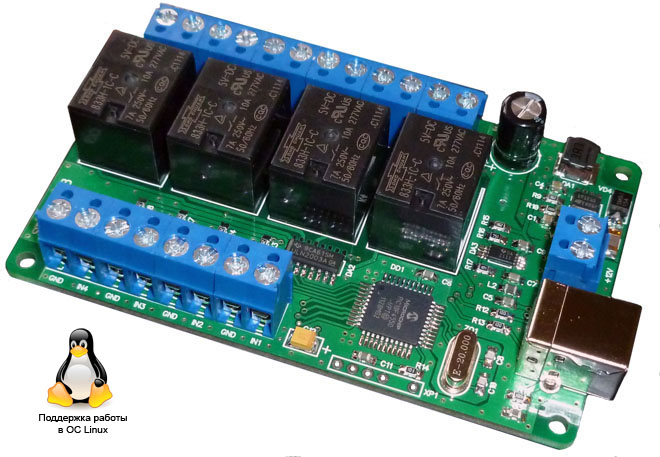

USB-реле выпускается в бескорпусном варианте:
Контакты реле и входов для подключения внешних датчиков выведены на соответствующие клеммники. Активным сигналом датчика считается лог. 0 (замыкание входа на "землю" GND).
USB-реле подключается к порту USB персонального компьютера посредством кабеля USB A-B. Питается устройство непосредственно от USB-порта.
Если его нагрузочной способности будет недостаточно для включения всех электромагнитных реле устройства, то необходимо использовать внешний источник питания 9 ÷ 18 В, 0,5 А
(приобретается отдельно), подключаемый к клеммнику XS3.
