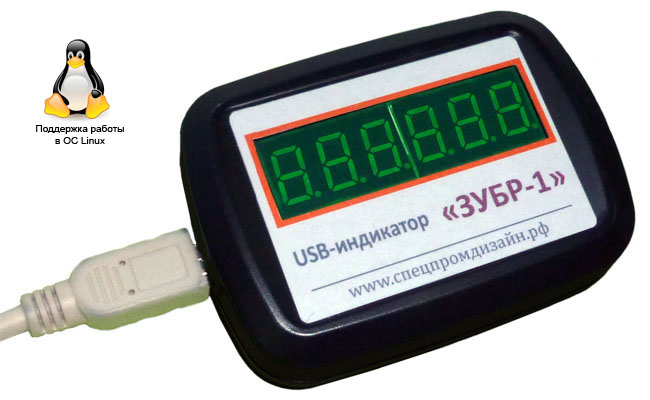

USB-индикатор "ЗУБР-1"
USB-индикатор предназначен для отображения алфавитно-цифровой информации, передаваемой по интерфейсу USB, на светодиодном 7-сегментном
индикаторе. Яркость свечения индикатора можно изменять программно. Устройство также имеет встроенный звуковой излучатель, при помощи
которого можно подавать сигналы заданной длительности. Поддерживаются операционные системы Windows и Linux.
- Игровые терминалы
- Терминалы самообслуживания
- Промышленные одноплатные компьютеры
- Интерфейс USB
- Малые габариты
- Простой протокол передачи данных
- Встроенный звуковой излучатель
- Напряжение питания: 5 В ± 10%
- Максимальный потребляемый ток: 450 мА
- Тип индикатора: 7-сегментный, светодиодный
- Тип звукового излучателя: пьзодинамик
- Громкость звукового излучателя: 80 дБ на расстоянии 1 м
- Количество знакомест: 6
- Габаритные размеры: 70 × 51 × 21 мм
- Температурный диапазон работы: от –40°C до +85°C
- Степень защиты: IP30
- Относительная влажность воздуха: не более 90% +35°C

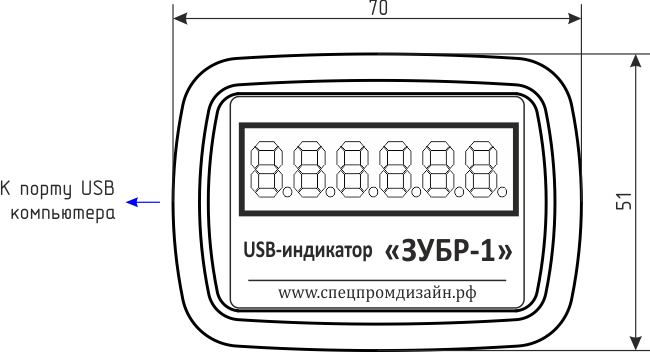

USB-индикатор выпускается в малогабаритном пластиковом корпусе:
На лицевой панели расположен шестиразрядный 7-сегментный светодиодный инди-катор. На левой стенке корпуса находится разъём
miniUSB для подключения USB-индикатора к компьютеру. Питается устройство непосредственно от USB-порта.
После подачи питания все сегменты индикатора будут включены на 1 сек для визуальной проверки работоспособности, а встроенный
пьезоизлучатель издаст короткий звуковой сигнал.
После первого подключения к компьютеру операционная система запросит специализированный драйвер. Необходимо указать путь к
папке с драйверами и далее следовать указаниям операционной системы.
После этого в операционной системе появится виртуальный COM-порт, номер которого можно уточнить в "Диспетчере устройств".
Отображение информации на USB-индикаторе может осуществляется с использованием встроенного знакогенератора или без него.
В первом случае устройству необходимо передать текстовую строку. Символы, имеющиеся в знакогенераторе, будут отображены в
соответствующем разряде, отсутствующие в знакогенераторе символы будут заменены пробелами. Если в определённом разряде необходимо
включить точку, то в строке после соответствующего символа нужно передать дополнительный символ «.». Несколько таких символов подряд
интерпретируются как один.
Встроенный знакогенератор имеет 72 символа, которые можно переопределить по своему усмотрению. Все изменения сохраняются в
энергонезависимой памяти USB-индикатора.
