USB-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через USB-порт или через интерфейс RS-485. Устройство содержит восемь электромагнитных реле, позволяющих коммутировать нагрузку 250 В, 7 А и четыре входа для подключения внешних контактных датчиков, два из которых имеют оптронную развязку.

USB-реле также может выполнять функцию сторожевого таймера (Watchdog timer – WDT) для персонального компьютера. Поддерживаются операционные системы Windows и Linux.

ВНИМАНИЕ! Стандартный интерфейс USB обладает низкой помехозащищённостью, поэтому не следует использовать USB-реле в производственных, охранных и других ответственных системах управления объектами!
Для таких целей необходимо использовать Ethernet-реле , обладающие высоким уровнем помехозащищённости.

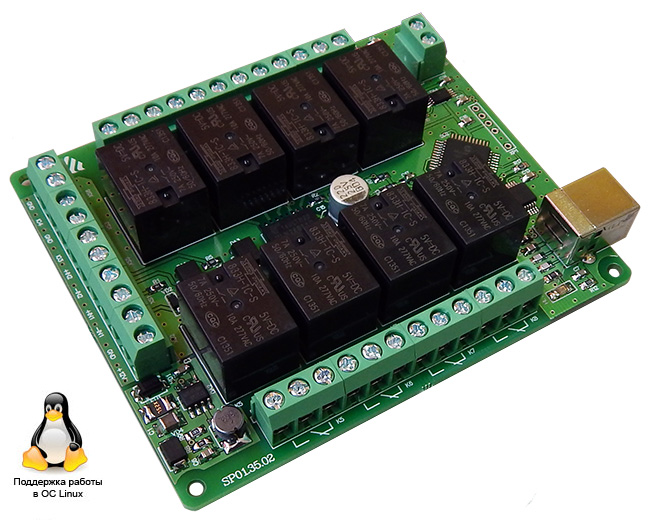

USB-реле выпускается в бескорпусном варианте:

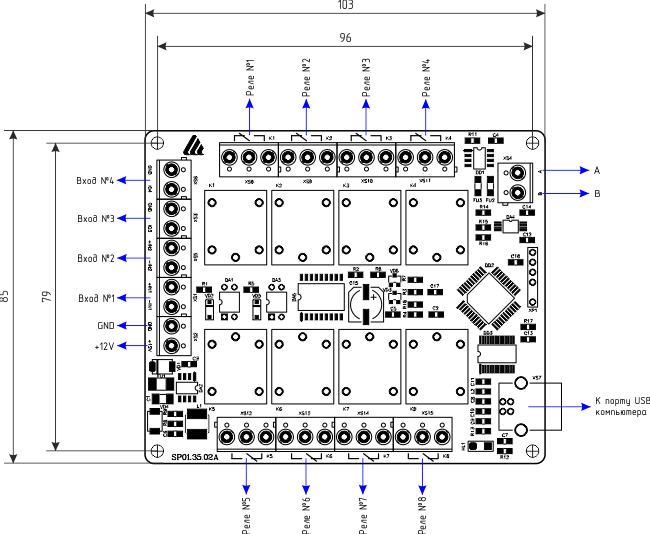

Контакты реле и входов для подключения внешних датчиков выведены на соответствующие клеммники. Активным сигналом датчика для входов без оптронной развязки считается лог. 0 (замыкание входа на "землю" GND). Для входа с оптронной развязкой активным сигналом считается подача напряжения выше 3 В.

на плате USB-реле расположен светодиод HL1. Он индицирует передачу данных по USB или RS-485 в режиме выполнения основной программы. При переключении устройства в режим загрузчика данный светодиод мигает с частотой около 2 Гц.

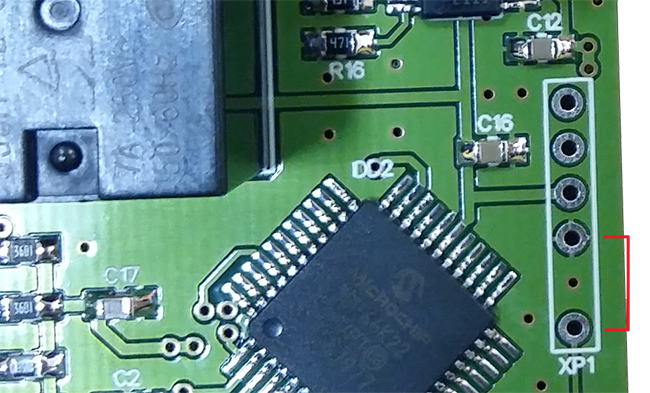

Для включения режима загрузчика следует замкнуть между собой первый и второй контакты на разъёме XP1:

Загрузка нового программного обеспечения осуществляется при помощи программы WakeControl через USB-порт. Никаких специализированных программаторов и прочих технических средств не требуется.

USB-реле может подключаться к персональному компьютеру либо через USB-порт, либо по интерфейсу RS-485 через специализированный преобразователь, например, "СОКЕТ-1" (RS-232 <=> RS-485), "СОКЕТ-2" (USB <=> RS-485), "СОКЕТ-3" (Bluetooth <=> RS-485) или "СОКЕТ-4" (Ethernet <=> RS-485).

Подключение к порту USB персонального компьютера осуществляется посредством кабеля USB A-B. Питается устройство непосредственно от USB-порта. Если его нагрузочной способности будет недостаточно для включения всех электромагнитных реле устройства, то необходимо использовать внешний источник питания, подключаемый к клеммнику XS2.

При работе с интерфейсом RS-485 линию связи необходимо подключить к клеммнику XS4.

ВНИМАНИЕ! USB-реле не имеет гальванической развязки интерфейса RS-485, поэтому необходимо контролировать падение напряжения на линии связи во избежание проблем с передачей данных!

Защита персонального компьютера от "зависания"

USB-реле поддерживает режим сторожевого таймера, который можно использовать, например, для контроля за персональным компьютером. Этот режим включается специальной командой при загрузке компьютера. Данной командой задаётся период сторожевого таймера в секундах. При этом устройство начинает отсчёт времени. Компьютер должен периодически сбрасывать внутренний счётчик сторожевого таймера специальной командой. Если же он не сделает этого в течение заданного периода (например, в случае сбоя или "зависания"), то устройство включит на 2 сек одно из реле, которое следует подключить к кнопке "RESET" персонального компьютера, что приведёт к его аппаратной перезагрузке. Сторожевой таймер при этом автоматически выключится. Во время отсчёта времени светодиод, соответствующий выбранному реле, будет кратковременно вспыхивать с частотой 1 Гц.

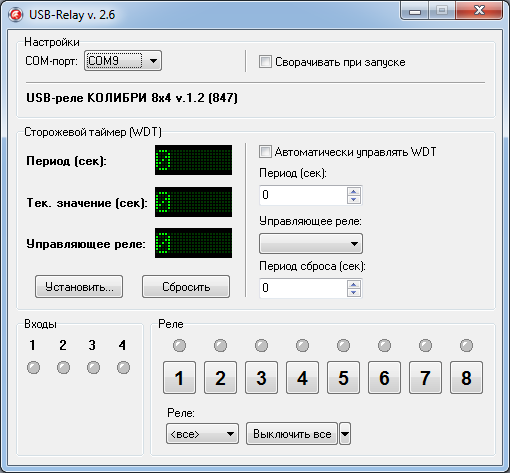

Для реализация описанного режима можно использовать программу USB-Relay, которая содержит средства настройки сторожевого таймера. Она имеет специальный режим, в котором после запуска она автоматически настраивает сторожевой таймер, а затем через заданные промежутки времени сбрасывает его.
