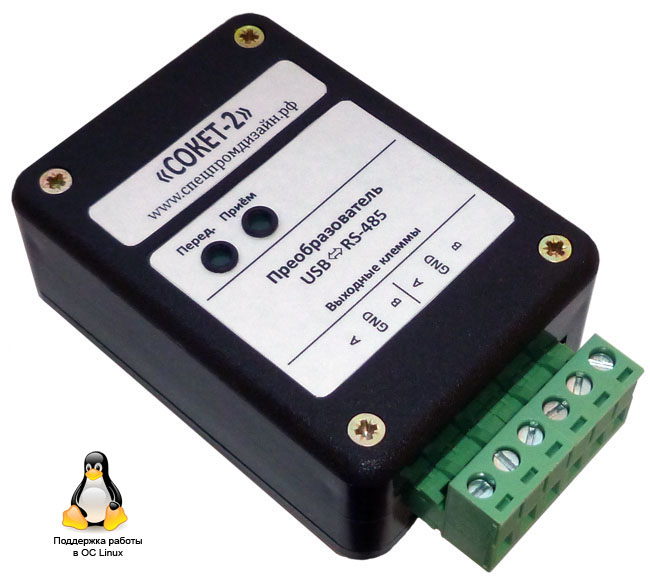

Преобразователь "СОКЕТ-2" предназначен для подключения персонального компьютера к сетям с интерфейсом RS-485. После установки соответствующего драйвера и подключения преобразователя в операционной системе появляется виртуальный COM-порт, работа с которым с точки зрения программы ничем не отличается от работы с аппаратным портом. Поддерживаются операционные системы Windows и Linux.

Входы приёмопередатчика RS-485 преобразователя "СОКЕТ-2" защищены самовосстанавливающимися предохранителями и специализированными защитными диодами, что позволяет работать в условиях сильных электрических и электромагнитных помех.

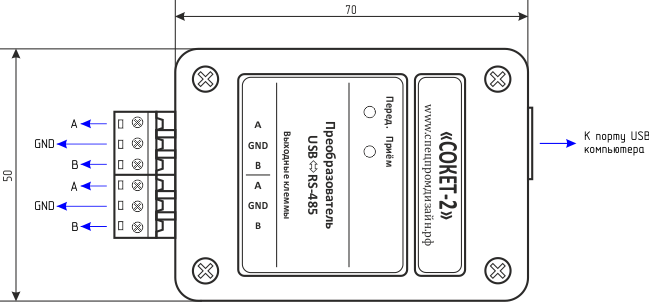

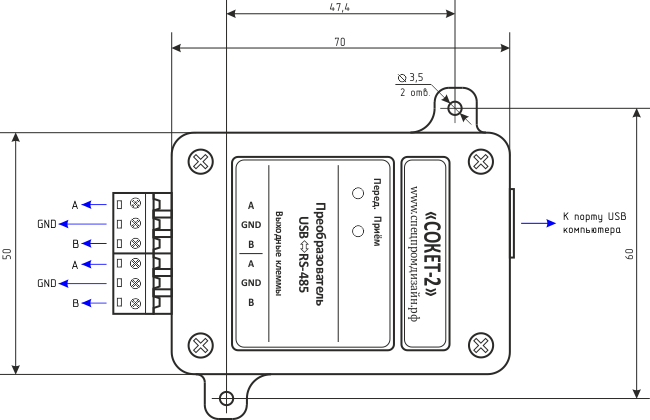

Преобразователь "СОКЕТ-2" выпускается в двух модификациях корпуса – с крепёжными фланцами и с креплением на DIN-рейку:

Подключение внешних цепей осуществляется при помощи разъёмного клеммника, входящего в комплект изделия:

Назначение выводов клеммника следующее:
  A, B – линии A и B интерфейса RS-485;
  GND – общий провод интерфейса RS-485, гальванически развязанный от USB.

Преобразователь "СОКЕТ-2" осуществляет полудуплексный обмен данными между персо-нальным компьютером с интерфейсом USB и сетью RS-485 c автоматическим определением скорости и направления передачи данных.

На лицевой панели преобразователя расположены два светодиода, которые индицируют передачу и приём данных.

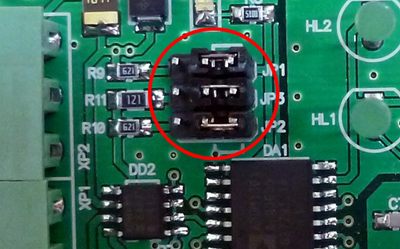

Устройство имеет внутренние подтягивающие резисторы и резистор-терминатор. Для включения этих резисторов необходимо установить три перемычки JP1, JP2 (подтягивающие резисторы) и JP3 (терминатор):

Включённому состоянию соответствует их левое положение (на рисунке выше показано выключенное состояние).

Преобразователь подключается к порту USB персонального компьютера посредством кабеля USB A-B. После подключения планарный светодиод HL1, расположенный внутри корпуса должен гореть постоянно. Его свечение показывает исправность импульсного преобразователя, питающего выходной драйвер интерфейса RS-485.
