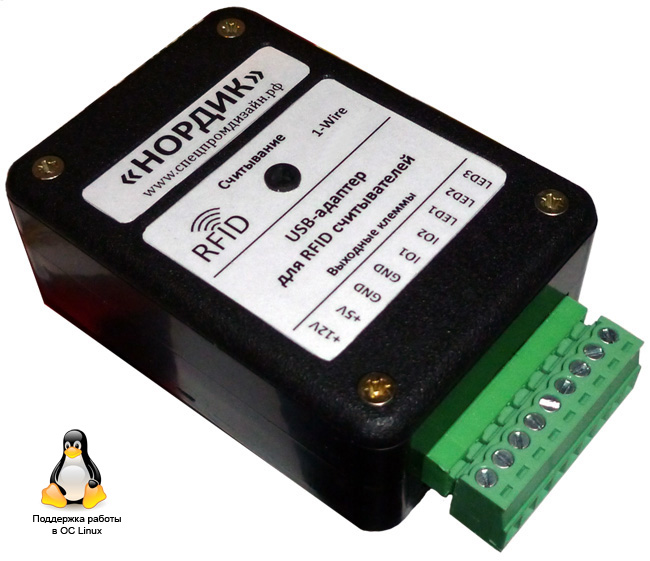

USB-адаптер для RFID считывателей "НОРДИК"
USB-адаптер предназначен для подключения одного или двух RFID-считывателей с интерфейсом 1-Wire к персональному компьютеру. После установки соответствующего драйвера и
подключения адаптера в операционной системе появляется виртуальный COM-порт, работа с которым с точки зрения программы ничем не отличается от работы с аппаратным портом.
Поддерживаются операционные системы Windows и Linux.
- Игровые терминалы
- Терминалы самообслуживания
- Системы контроля и управления доступом
- Автоматизированные системы управления технологическим процессом (АСУ ТП)
- Интерфейс USB
- Малые габариты
- Простой протокол передачи данных
- Поддержка одновременно до двух считывателей
- Можно использоваться как с RFID считывателеяим, так и с ключами
iButton
- Встроенный преобразователь для питания считывателей
- Напряжение питания: 5 В ± 10%
- Максимальный потребляемый ток: 500 мА
- Питание считывателей: 5 В (300 мА), 12 В (150 мА)
- Нагрузочная способность выходов LED1...LED3: 5 В, 10 мА
- Интерфейс со считывателем: 1-Wire (Dallas)
- Максимальная длина кабеля от адаптера до считывателя: 15 м
- Габаритные размеры: 50 × 70 × 27 мм
- Температурный диапазон работы: от –40°C до +85°C
- Степень защиты: IP30
- Относительная влажность воздуха: не более 90% +35°C

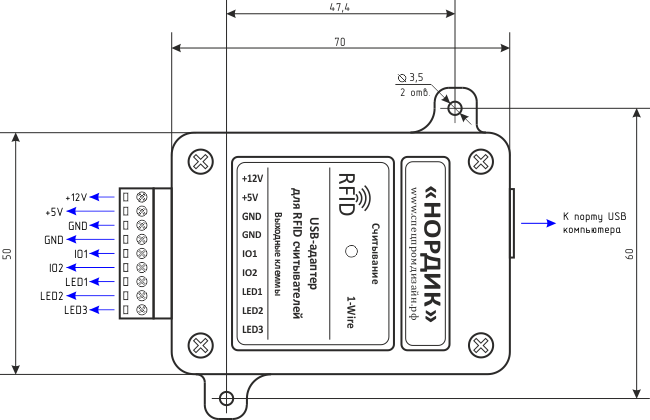

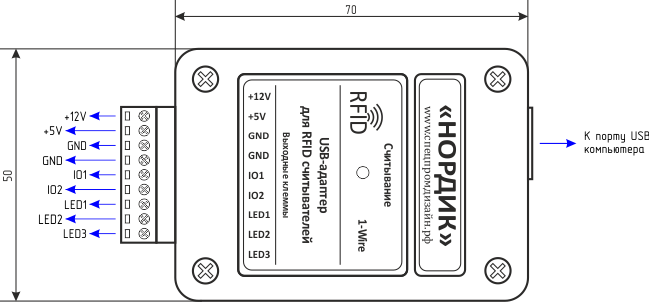

USB-адаптер выпускается в двух модификациях корпуса – с крепёжными фланцами и с креплением на DIN-рейку:
Подключение внешних цепей осуществляется при помощи разъёмного клеммника, входящего в комплект изделия.
Назначение выводов клеммника следующее:
+12V – питание +12 В для внешних считывателей
+5V – питание +5 В для внешних считывателей
GND – "земля"
IO1, IO2 – входы для подключения считывателей по интерфейсу 1-Wire
LED1...LED3 – выходы для управления внешними светодиодами
К USB-адаптеру могут подключаться одновременно два считывателя, работающих по протоколу
1-Wire (Dallas). Выход данных каждого считывателя подключается к соответствующей линии IO1
и IO2 USB-адаптера.
Выходы LED1...LED3 могут использоваться для включения внешних светодиодов или для подачи каких-либо сигналов управления. Например, при использовании считывателей серии
MATRIX (www.ironlogic.ru) эти линии можно использовать для управления встроенными
в них светодиодами и звуковым излучателем.
|
ВНИМАНИЕ! Если считыватели потребляют большой ток и нагрузочной способности USB-порта не хватает, то адаптер следует подключать через USB-HUB с внешним питанием,
либо запитать считыватели от внешнего источника!
|
Управление линиями LED1...LED3 осуществляется программно. Активный сигнал может быть как лог. 1, так и лог. 0 (см. ниже). Неактивному сигналу соответствует
высокоимпедансное состояние (Z-состояние).

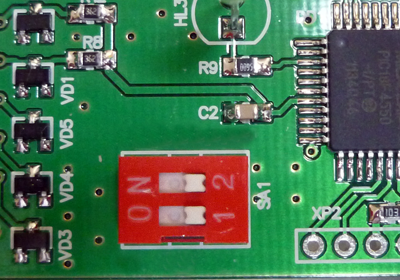

Внутри корпуса адаптера на печатной плате расположен сдвоенный DIP-переключатель, при помощи которого задаются различные режимы устройства:
Первый переключатель задаёт полярность сигналов LED1...LED3. Выключенное положение задаёт положительную полярность (активный сигнал лог. 1), а включённое положение –
отрицательную полярность (активный сигнал лог. 0).
Второй переключатель задаёт режим работы линий LED1...LED3. Включённое положение соответствует "внешнему" управлению этими линиями. В этом режиме при подаче питания на
адаптер линии LED1...LED3 кратковременно переводятся в активное состояние, а затем переключаются в высокоимпедансное состояние. Это необходимо, для вышеописанных считывателей MATRIX
с целью гарантированного перевода их входов включения встроенных светодиодов и звуковых излучателей в режим внешнего управления.
Выключенное положение этого переключателя соответствует "внутреннему" управлению. В этом режиме вышеописанной "инициализации" не происходит, и линии LED1...LED3
сразу находятся в высокоимпедансном состоянии. В случае использования считывателей MATRIX управление светодиодами и звуковым излучателем возлагается на их внутреннюю логику работы.
Однако при помощи специальной команды в процессе работы допускается индивидуальное управление этими линиями.

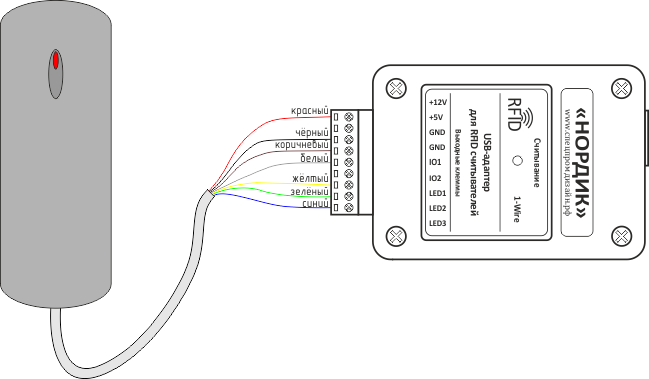

Пример подключения считывателя MATRIX II показан ниже:
Считыватель в данном случае работает в режиме однократной передачи данных (коричневый и белый провод объединены), то есть при внесении RFID-идентификатора в рабочее поле считывателя

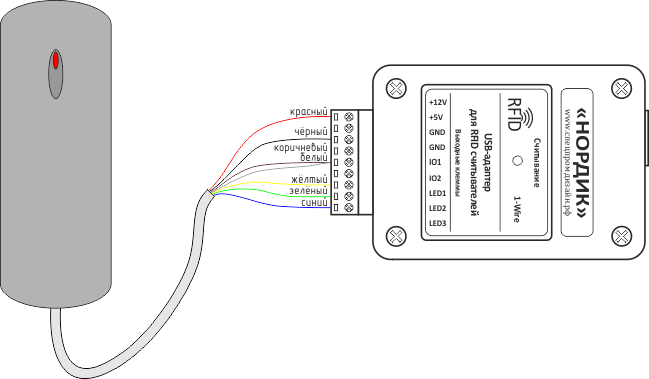

его код будет передан только один раз. Если требует постоянная передача кода во всё время нахождения идентификатора в поле действия считывателя, то необходимо выполнить подключение
по другой схеме (коричневый провод подключён к "земле"):
На лицевой панели USB-адаптера имеется светодиод, который кратковременно вспыхивает в момент считывания номера RFID-идентификатора из любого считывателя. При подключении считывателя
в режиме постоянной передачи этот светодиод будет гореть постоянно, пока RFID-идентификатор будет находиться в поле действия считывателя.
Устройство подключается к порту USB персонального компьютера посредством кабеля USB A-B. Питается устройство непосредственно от USB-порта.
После первого подключения к компьютеру операционная система запросит специализированный драйвер. Необходимо указать путь к папке с драйверами и далее следовать указаниям операционной системы.
После этого в операционной системе появится виртуальный COM-порт, номер которого можно уточнить в "Диспетчере устройств".
