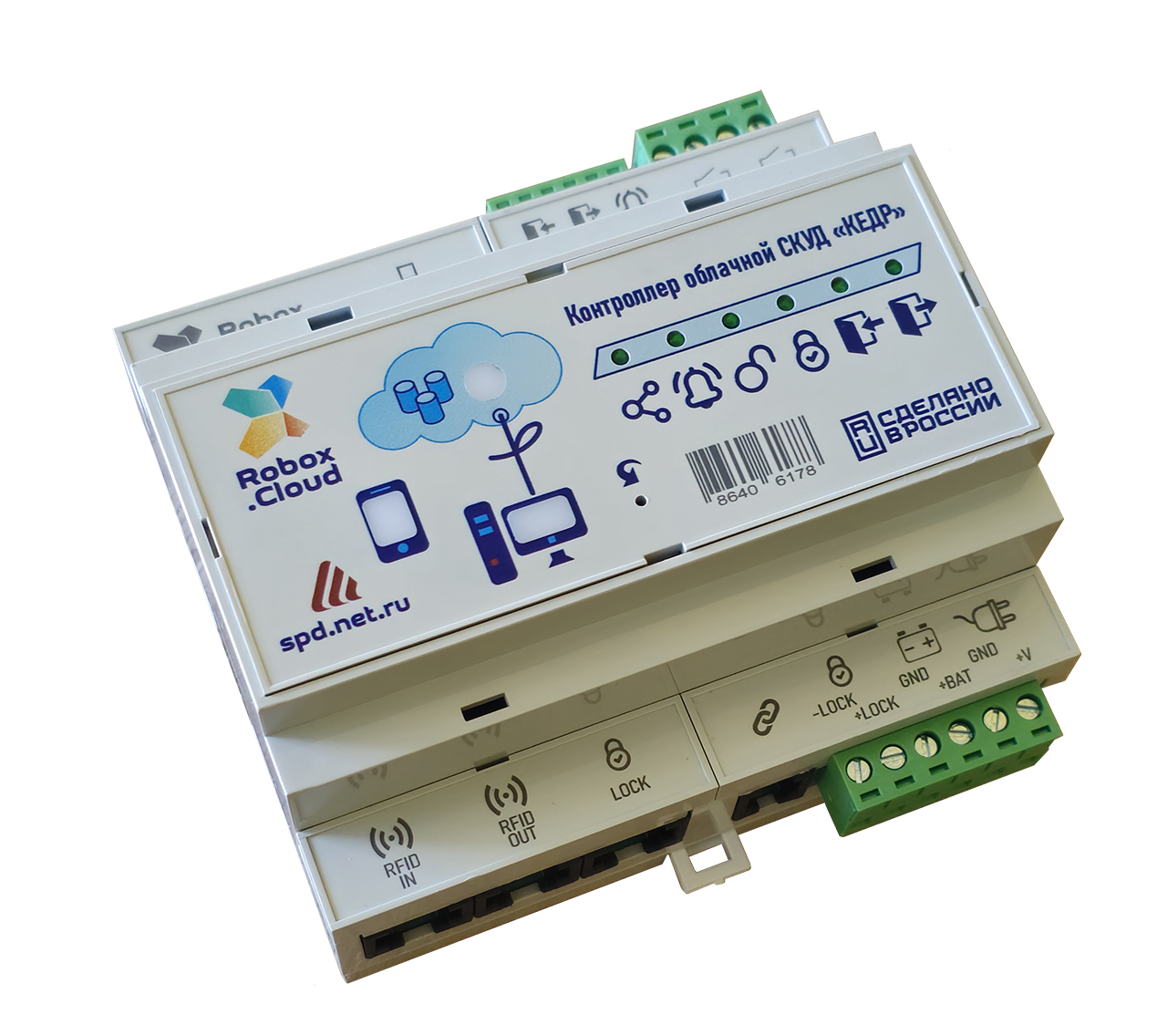

Контроллер облачной СКУД "КЕДР"

Облачная система контроля и управления доступом (СКУД) благодаря инновационным технологиям позволяет существенно сократить затраты на внедрение и эксплуатацию, что открывает возможности использования СКУД небольшими предприятиями и частными лицами.





Ключевые преимущества облачной СКУД

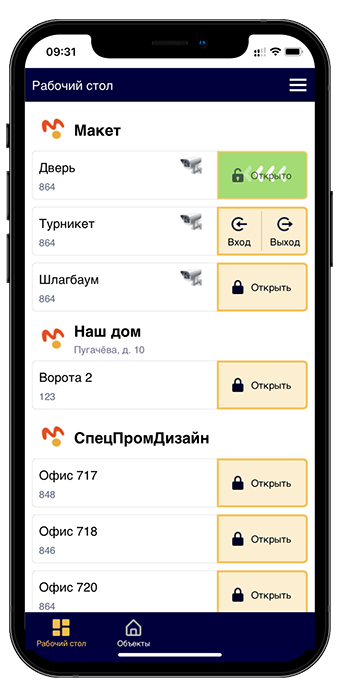

  • Управление со смартфона
  • Гостевые пропуска
  • Вход по QR-кодам
  • Автоматический учёт рабочего времени
  • Не требуется дополнительное компьютерное оборудования в охраняемом помещении. Необходимо только наличие Интернет-соединения
  • Высокий уровень безопасности, благодаря шифрованию данных
  • При пропадании соединения с Интернет обеспечивается полностью автономная работа системы за счёт наличия встроенных часов реального времени и журнала для хранения событий доступа. После восстановления Интернет-соединения информация из журнала автоматически загружается на "облачный" сервис
  • Настройка всех параметров системы через "облачный" сервис


Режимы работы

Электромеханический замок – открытие коротким одиночным импульсом (12В).

Электромагнитный замок – открытие кратковременным снятием напряжения (12В).

Турникет – раздельные сигналы на вход и выход (сухие контакты).

Шлагбаум – отдельный сигнал на открытие (сухой контакт).

Управление электромеханическим или электромагнитным замком осуществляется при помощи встроенного полупроводникового ключа, имеющего защиту от короткого замыкания.

В режимах "Турникет" и "Шлагбаум" используется два электромагнитных реле, подающих соответствующие управляющие импульсы.

Подключение СКУД

Подключение всех компонентов СКУД осуществляется при помощи разъёмных клеммников и соединителей 8P8C.

Общая схема подключения показана ниже:

СКУД может использоваться в режиме с двумя считывателями (на вход и на выход), либо в режиме с одним считывателем и кнопкой выхода.

Во втором случае кнопку можно подключать как через разъём 8P8C, так и через отдельный клеммник.

На передней панели устройства расположено шесть светодиодов, которые индицируют следующие состояния:
   – сетевое подключение (мигает – контроллер получает сетевые параметры от маршрутизатора, светится постоянно – сетевые параметры получены
   – аварийный вход
   – геркон
   – ключ управления замком
   – реле №1
   – реле №2
Ещё три RGB-светодиода находятся внутри символов смартфона, облака и компьютера. Он могут светиться разным цветом, отображая следующие состояния:

"Смартфон"
   Взмаргивает фиолетовым – поступила внешняя команда на управление реле

"Облако"
   Мигает зелёным – идёт синхронизация карт доступа

"Компьютер"
   Мигает голубым – устанавливается связь с "облаком"
   Светится голубым – связь с "облаком" установлена
   Мигает жёлтым – идёт загрузка нового ПО в устройство

Подробное описание схем подключение во всех режимах можно найти здесь:

Алгоритм подключения и настройки облачной СКУД "КЕДР"

Robox.Cloud

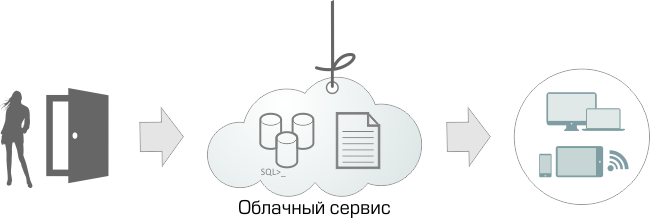

Настройка СКУД, создание списка пользователей и сохранение журнала событий осуществляется на "облачном" сервисе robox.cloud.

Использование "облачного" сервиса позволяет исключить необходимость в собственном сервере и во всех связанных с ним технических мероприятиях (поддержка функционирования базы данных, создание резервных копий, настройка операционной системы и т.п.).



Сервис robox.cloud позволяет:

  • Управлять учётными записями пользователей и регистрировать карты доступа
  • Настраивать схемы и графики доступа
  • Просматривать протокол доступа и экспортировать его в формат CSV
  • И многое другое!

Ниже приведены основные технические характеристики облачной СКУД "КЕДР":

  • Напряжение питания: 12 ÷ 16 В
  • Максимальный потребляемый ток: 200 мА
  • Максимальное количество карт доступа: 3000 шт.
  • Объём журнала событий: 10000 записей
  • Параметры управляющих реле: AC 250В/5А при cos(φ) > 0,95, DC 28В/10А
  • Максимальный постоянный ток силового ключа для замка: 10А
  • Максимальный импульсный ток: 25А (в течение 0,2 сек)
  • Интерфейс считывателей RFID: Wiegand 26/34/42
  • Степень защиты: IP20

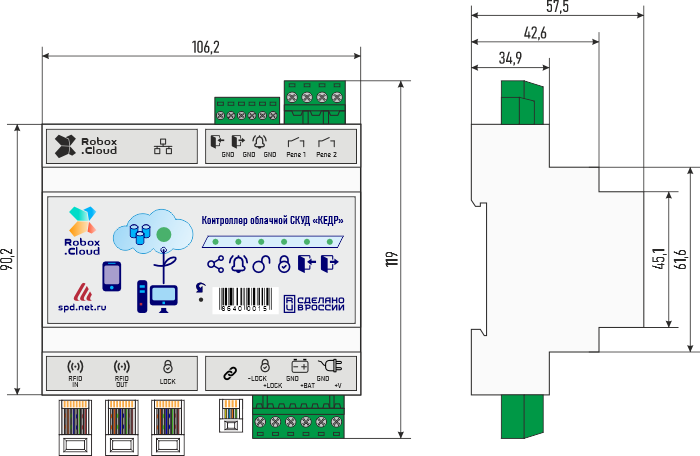

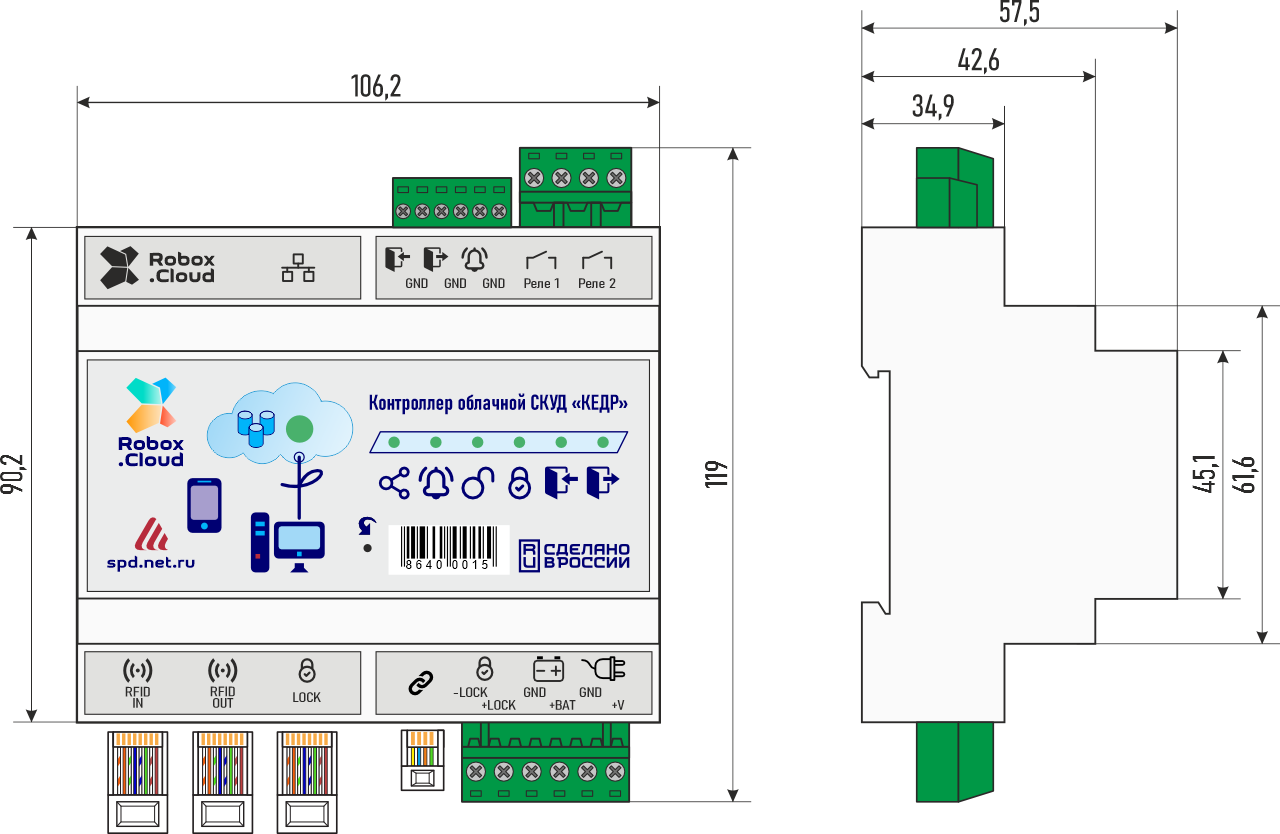

  • Габаритные размеры: 106 × 90 × 57 мм
  • Температурный диапазон работы: от –30°C до +70°C
  • Относительная влажность воздуха: не более 90% при +35°C
