USB-индикатор "ЗУБР-3"

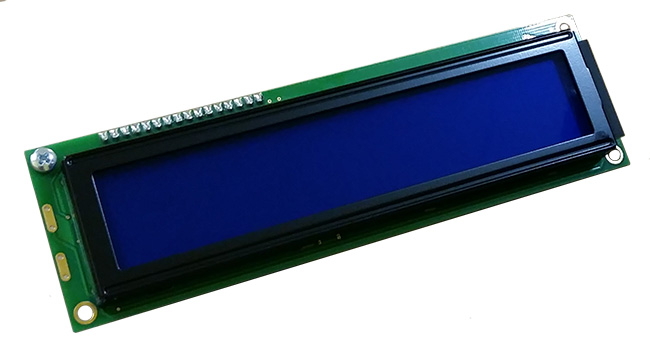

USB-индикатор предназначен для управления алфавитно-цифровыми ЖК-индикаторами со встроенными контроллерами HD44780. Он обеспечивает непосредственное подключение к моделям
ЖК-индикаторов WH2002M (Winstar), MT-20S2A (МЭЛТ) и т.п.
Контроллер позволяет выводить произвольную текстовую информацию, используя встроенный знакогенератор, а также управлять подсветкой и контрастностью ЖК-индикатора.
Поддерживаются операционные системы Windows и Linux.
Применения
Игровые терминалы
Терминалы самообслуживания
Промышленные одноплатные компьютеры
Особенности
Интерфейс USB
Малые габариты
Простой протокол передачи данных
Возможность непосредственного крепления на ЖК-индикаторе
Технические характеристики
Напряжение питания
5 В ± 10%
Максимальный потребляемый ток
400 мА
Максимальное количество строк ЖК-индикатора
2
Максимальное количество символов в строке ЖК-индикатора
20
Типы контроллера ЖК-индикатора
HD44780
Габаритные размеры
58 × 40 × 8 мм
Температурный диапазон работы
от –40°C до +85°C
Относительная влажность воздуха
не более 90% +35°C

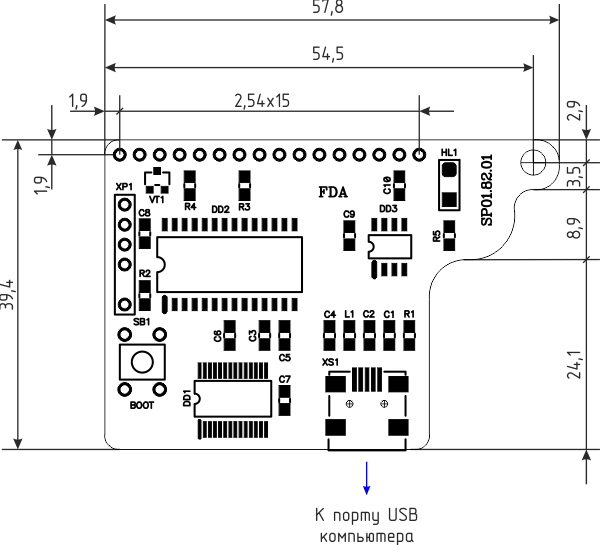

USB-индикатор выпускается в виде малогабаритной печатной платы:

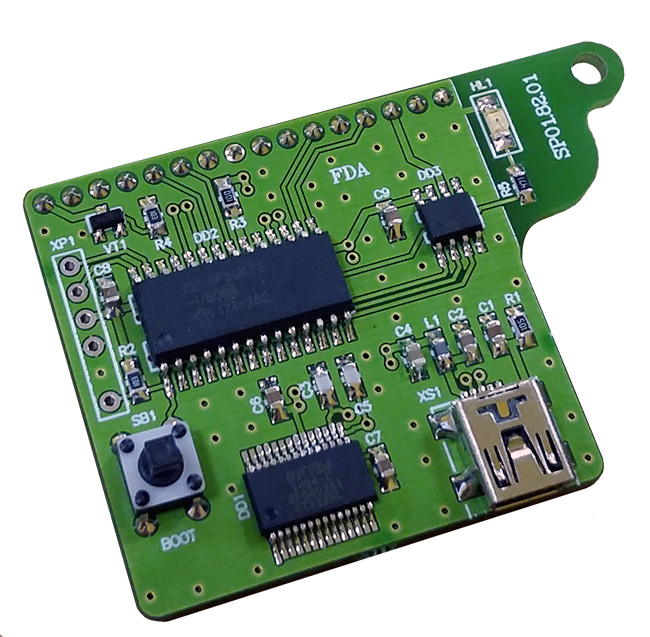

На верхней стороне печатной платы устройства расположены все электронные компоненты, разъём miniUSB для подключения контроллера компьютеру, светодиод и кнопка "BOOT".
Питается устройство непосредственно от USB-порта.
Светодиод индицирует передачу данных по USB в режиме выполнения основной программы. При переключении устройства в режим загрузчика для обновления встроенного программного обеспечения данный
светодиод мигает с частотой около 2 Гц.
Для включения режима загрузчика следует удерживая данную кнопку «BOOT» в нажатом состоянии подать питание на устройство. Загрузка нового программного обеспе-чения осуществляется при помощи
программы WakeControl через USB-порт. Никаких специализированных программаторов и прочих технических средств не требуется.

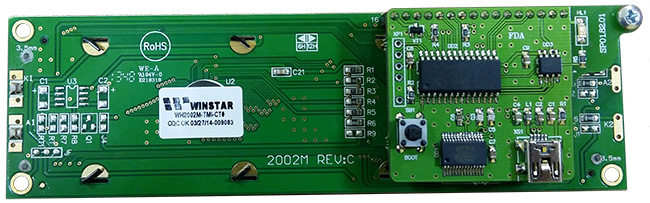

Индикатор можно закрепить непосредственно на ЖК-индикаторе.
