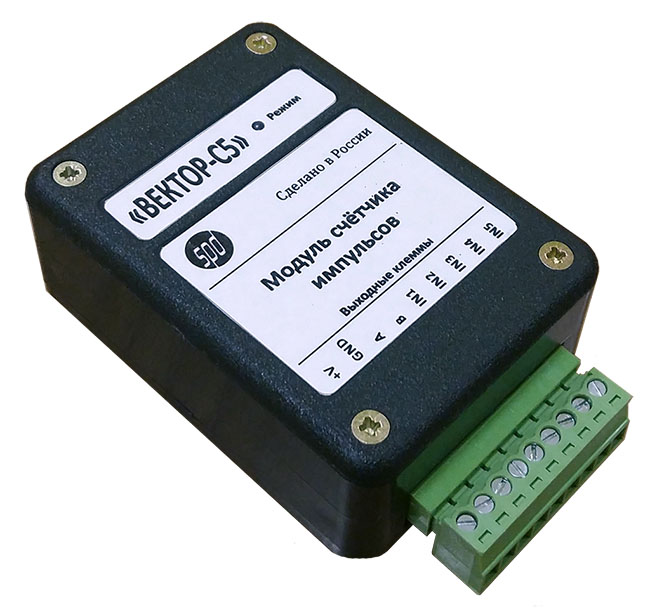

Модуль счётчика импульсов "ВЕКТОР-С5"
Модуль счётчика импульсов "ВЕКТОР-С5" предназначен для считывания показаний с импульсных выходов приборов учёта (счётчиков электроэнергии, газа, воды, тепла и т.п.).
Устройство имеет пять независимых счётных входов, активным сигналом для которых является замыкание на "землю". Встроенная резервная батарея модуля позволяет
выполнять подсчёт импульсов даже при пропадании основного питания.
Обмен данными с устройством осуществляется по интерфейсу RS-485.
Модуль счётчика импульсов поддерживает прямое подключение к Ethernet-контроллеру
"КОРТЕКС 3x8".
Технические характеристики
Напряжение питания
9 ÷ 30 В
Максимальный потребляемый ток
30 мА
Интерфейс обмена данными
RS-485
Скорость обмена данными
115200 бит/сек
Количество счётных входов
5
Минимальная длительность регистрируемого импульса
5 мс
Тип резервной батареи
CR14505SL, литиевая 3 В, 1500 мА×ч
Время работы от резервной батареи
2 мес
Периодичность замены батареи
5 лет
Габаритные размеры
50 × 70 × 27 мм
Температурный диапазон работы
от –20°C до +50°C
Относительная влажность воздуха
не более 90% при +35°C

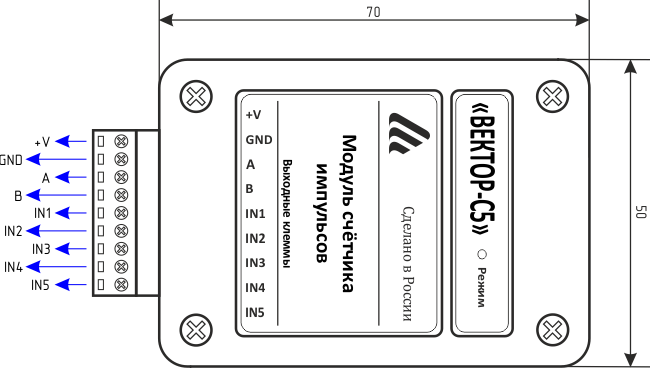

Модуль счётчика импульсов "ВЕКТОР-С5" выпускается в корпусе с креплением на DIN-рейку:
Подключение внешних цепей осуществляется при помощи винтовых клеммников. Назначение выводов клеммников следующее:
+V, GND – напряжение питания устройства
A, B – линии интерфейса RS-485
IN1...IN5 – линии счётных входов
На лицевой панели устройства расположен двухцветный светодиод "Режим". При обмене данными по интерфейсу RS-485 он кратковременно загорается зелёным цветом.
В случае пропадания внешнего питания он периодически загорается красным цветом, индицируя режим питания от встроенной резервной батареи.
Каждый из счётных входов модуля может считать до значения 232 = 4 294 967 296. По достижению этого значения соответствующий счётчик сбрасывается в ноль.
Активным сигналом для счётного входа является его замыкание на "землю" GND.
Через интерфейс RS-485 из модуля в любой момент можно считать текущие показания счётчиков, а также выполнить сброс любого из них и задать начальное значение.
ВНИМАНИЕ! При работе от резервной батареи обмен данными по интерфейсу RS-485 прекращается!

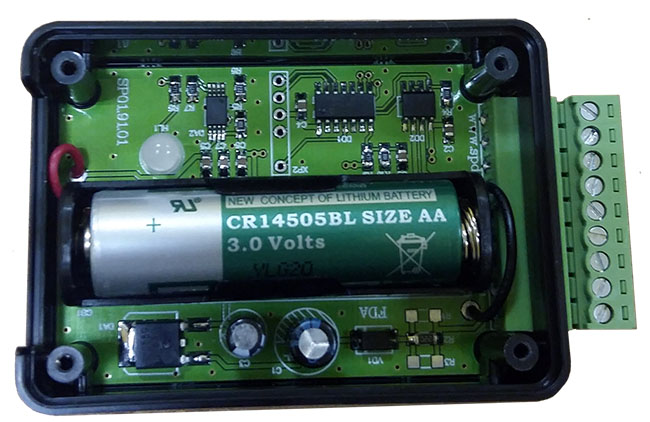

Внутри корпуса устройства располагается резервная батарея. Для её замены в процессе эксплуатации изделия необходимо открутить четыре винта с верхней части корпуса и
снять лицевую панель:
После этого следует извлечь батарею из соответствующего отсека и заменить на новую.
При длительном хранении устройства рекомендуется временно извлекать батарею для исключения саморазряда.

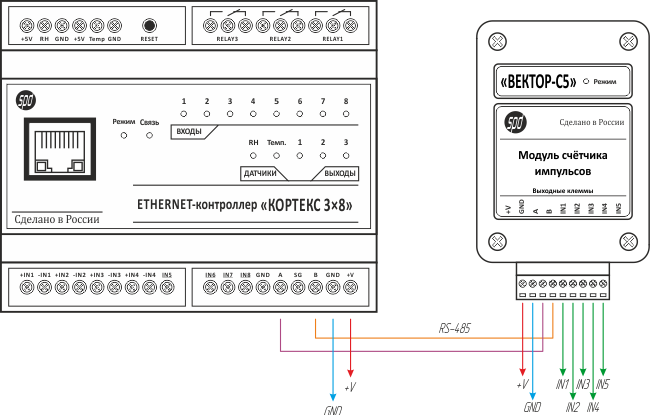

Модуль счётчика импульсов "ВЕКТОР-С5" может напрямую подключаться к Ethernet-контроллеру
"КОРТЕКС 3x8" через интерфейс RS-485:
