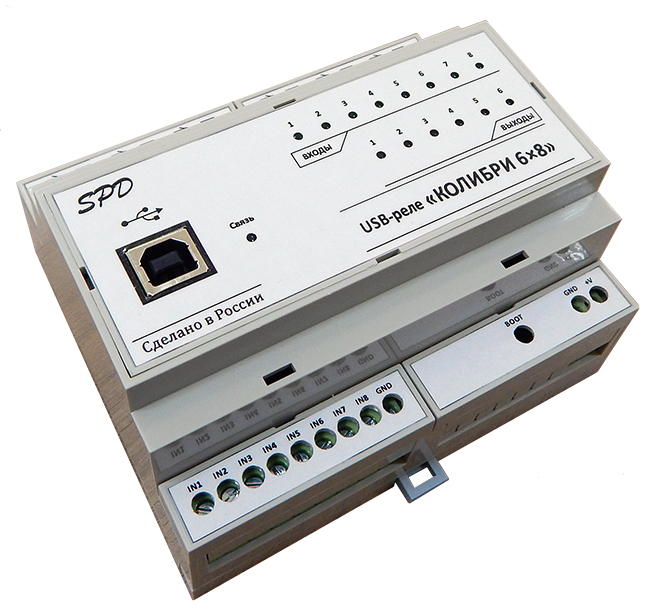

USB-реле "КОЛИБРИ 6×8"
USB-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через USB-порт.
Устройство содержит шесть электромагнитных реле, позволяющих коммутировать нагрузку 250 В, 7 А и
восемь входов с оптронной развязкой для подключения внешних контактных датчиков.
В устройстве также имеется встроенный модуль часов реального времени и календаря.
Порт USB имеет гальваническую развязку, что повышает общую помехоустойчивость устройства.
|
ВНИМАНИЕ! Стандартный интерфейс USB обладает низкой помехозащищённостью, поэтому не следует использовать USB-реле в
производственных, охранных и других ответственных системах управления объектами!
Для таких целей необходимо использовать
Ethernet-реле
, обладающие высоким уровнем помехозащищённости.
|
- Игровые терминалы
- Терминалы самообслуживания
- Системы "Умный дом"
- Интерфейс USB с гальванической развязкой
- Малые габариты
- Встроенные часы реального времени и календарь
- Простой протокол передачи данных
- Функция сторожевого таймера
- Напряжение питания: 9 ÷ 40 В
- Максимальный потребляемый ток: 200 мА
- Количество входов: 8
- Количество электромагнитных реле: 6
- Параметры реле: 250 В, 7А
- Максимальное напряжение, подаваемое на оптронный вход: 30 В
- Скорость обмена данными: 115200 бит/сек
- Гальваническая изоляция USB-порта: 1500 В RMS
- Степень защиты: IP30
- Габаритные размеры: 106 × 90 × 57 мм
- Температурный диапазон работы: от –40°C до +85°C
- Относительная влажность воздуха: не более 90% при +35°C

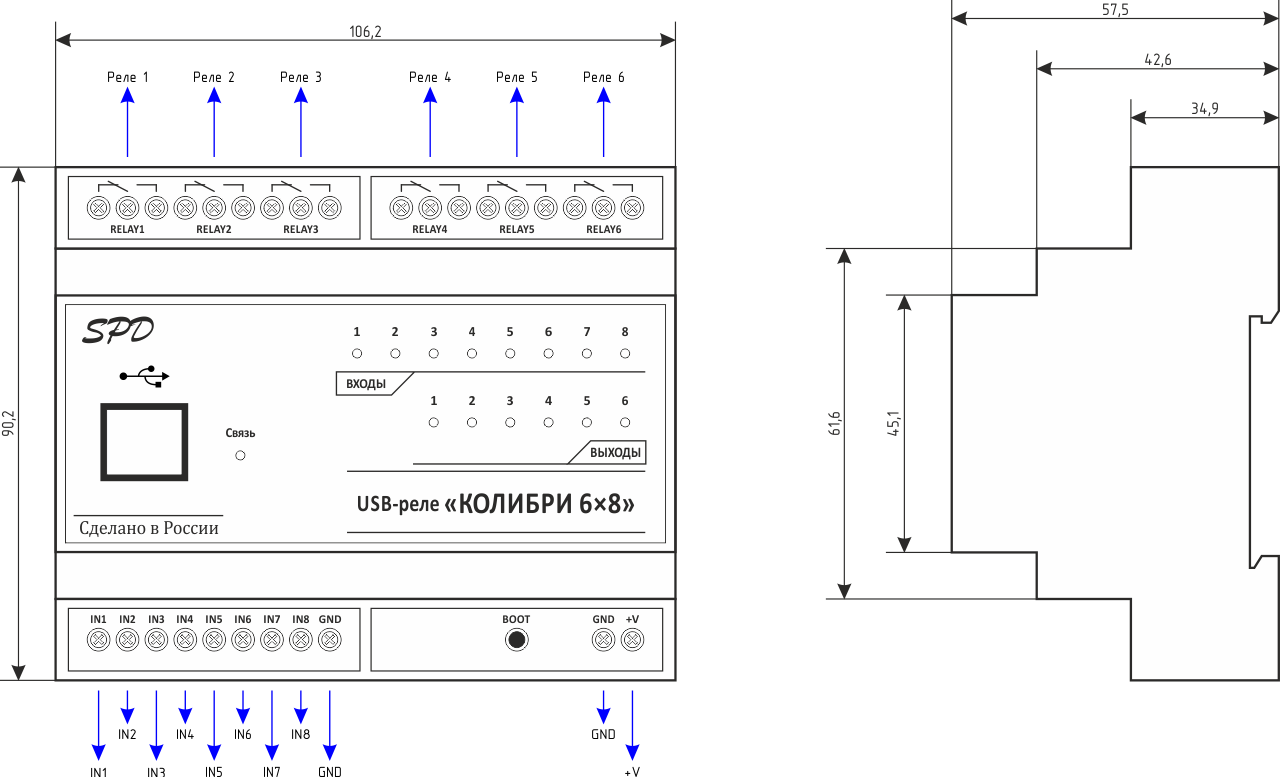

USB-реле выпускается в пластиковом корпусе на DIN-рейку:
Подключение внешних цепей осуществляется при помощи винтовых клеммников. Назначение контактов клеммников следующее:
+V, GND – напряжение питания устройства
IN1...IN8 – оптронные входы (замыкание на "землю")
SG – общий сигнал "земля" для входов
На лицевой панели расположено 15 светодиодов. Светодиоды с номерами 1...8 группе "Входы" и 1...6 в группе "Реле" отображают состояния
соответствующих входов для подключения внешних контактных датчиков и электромагнитных реле. Активным сигналом датчика считается лог. 0 (замыкание входа на "землю" GND).
Светодиод "Связь" индицирует передачу данных по USB в режиме выполнения основной программы. При переключении устройства в режим загрузчика (см. ниже) данный
светодиод мигает с частотой около 2 Гц.

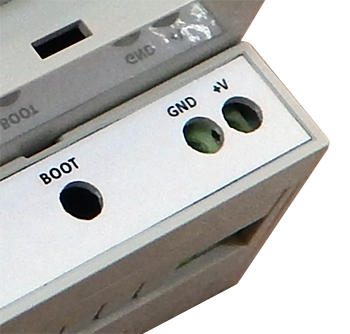

Возле клемм питания расположена кнопка "BOOT" для перевода устройства в режим загрузчика с целью обновления встроенного программного обеспечения:
Для включения режима загрузчика следует удерживая данную кнопку в нажатом состоянии подать питание на устройство.
Загрузка нового программного обеспечения осуществляется при помощи программы WakeControl через USB-порт.
Никаких специализированных программаторов и прочих технических средств не требуется.
