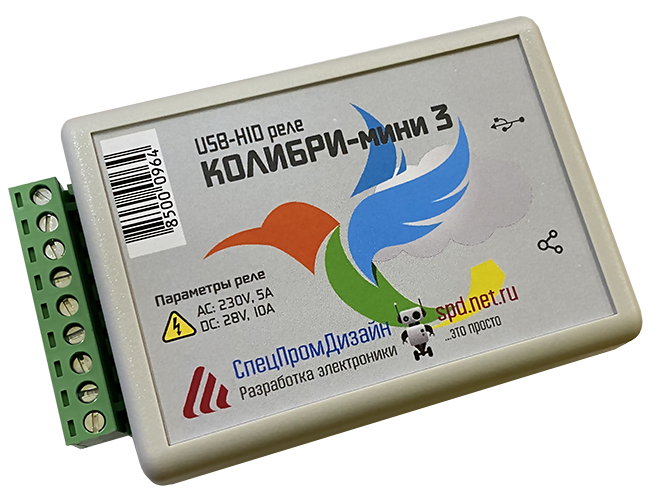

USB-HID реле "КОЛИБРИ-мини 3"
USB-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через USB-порт.
Устройство содержит три электромагнитных реле, позволяющих коммутировать нагрузку AC 250В, 5А.
Устройство также может выполнять функцию сторожевого таймера (Watchdog timer – WDT) для персонального компьютера.
USB-реле работает в режиме USB HID и не требует каких-либо дополнительных драйверов. Работа с ним осуществляется напрямую через интерфейс USB, используя программные средства операционной системы.
- Игровые терминалы
- Терминалы самообслуживания
- Системы "Умный дом"
- Интерфейс USB
- Малые габариты
- Простой протокол передачи данных
- Функция сторожевого таймера
- Возможность крепления на DIN-рейку
- Напряжение питания: 5 В ± 10%
- Потребляемый ток: 250 мА
- Количество электромагнитных реле: 3
- Параметры реле: AC 250В, 5А

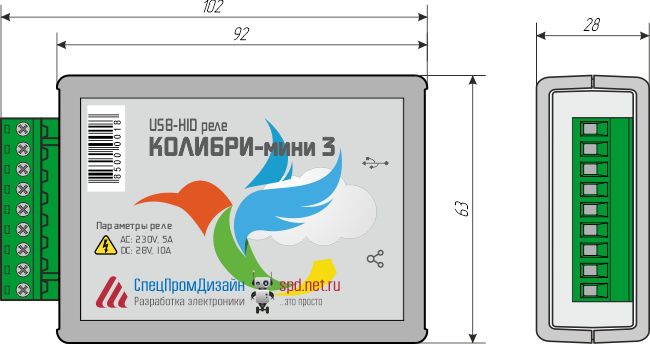

- Габаритные размеры: 92 × 63 × 27 мм
- Степень защиты: IP30
- Температурный диапазон работы: от 0°C до +50°C
- Относительная влажность воздуха: не более 90% при +35°C

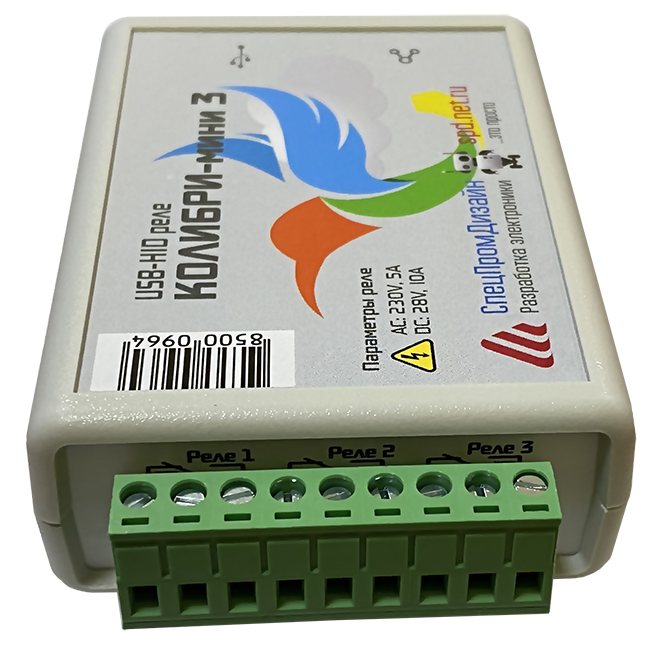

USB-реле выпускается в пластиковом корпусе:
Подключение внешних цепей осуществляется при помощи разъёмного клеммника.

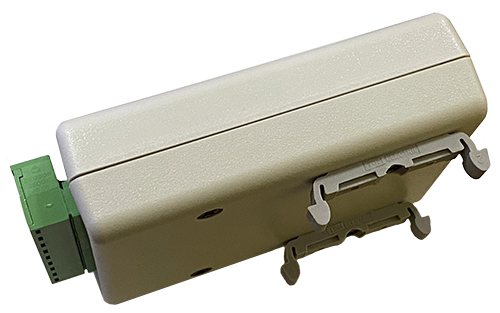

В комплект изделия также входят дополнительные пластиковые кронштейны, при помощи которых можно закрепить его на стандартной DIN-рейке:

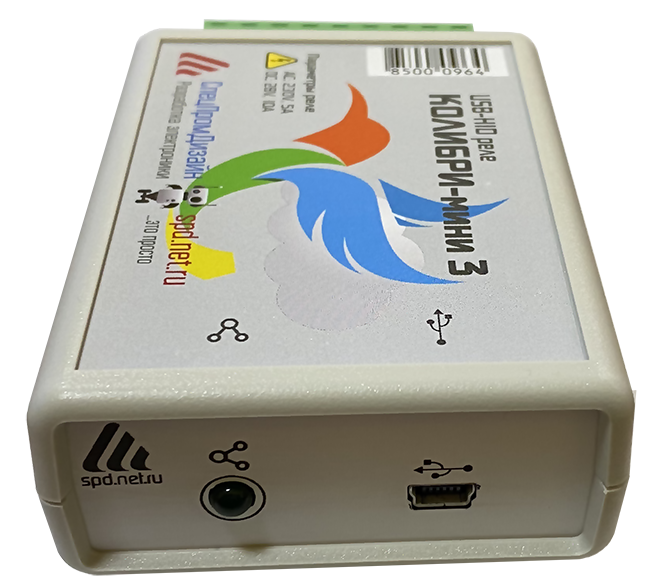

Устройство подключается к порту USB персонального компьютера посредством кабеля USB A <=> miniB. Питается устройство непосредственно от USB-порта.
Пример управления освещением

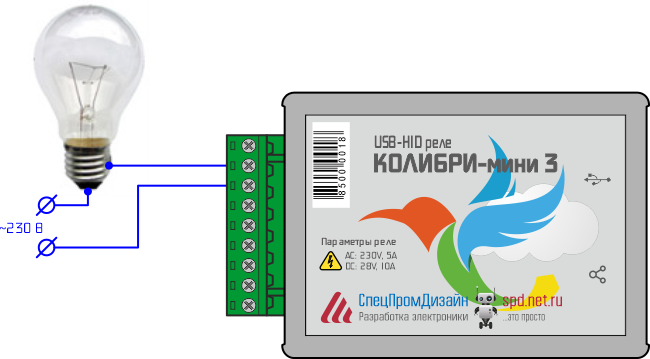

Лампы освещения подключаются к нормально разомкнутым контактам реле №1:

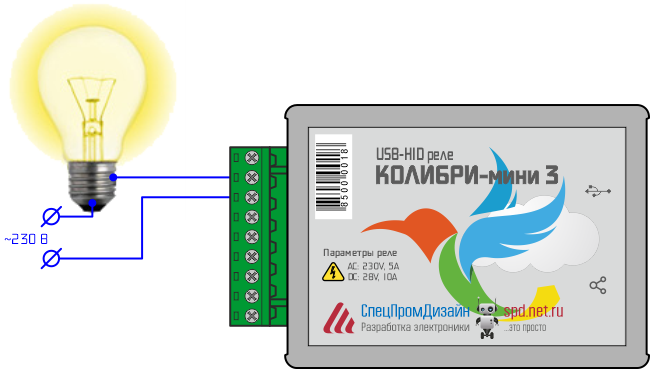

При получении команды от компьютера на включение реле, контакты замыкаются и через нагрузку начинает течь ток:
Защита персонального компьютера от "зависания"
USB-реле поддерживает режим сторожевого таймера, который можно использовать, например, для контроля за персональным компьютером.
Этот режим включается специальной командой при загрузке компьютера. Данной командой задаётся период сторожевого таймера в секундах.
При этом устройство начинает отсчёт времени. Компьютер должен периодически сбрасывать внутренний счётчик сторожевого таймера специальной командой.
Если же он не сделает этого в течение заданного периода (например, в случае сбоя или "зависания"), то устройство включит на заданное время одно из реле, которое следует
подключить к кнопке "RESET" персонального компьютера, что приведёт к его аппаратной перезагрузке. Сторожевой таймер при этом автоматически выключится.
Разработка собственного ПО
Для разработки собственного ПО по управлению USB-реле можно использовать готовую DLL-библиотеку koLink.dll.
Она содержит все необходимые функции включению/выключению электромагнитных реле устройства и управления сторожевым таймером.
В комплекте с ней идёт заголовочный для среды разработки Lazarus.
