Контроллер мониторинга и управления ИБП "СКУП-5"
Контроллер мониторинга и управления предназначен для отображения и протоколирование состояния ИБП и всех событий, связанных с его изменением.
Устройство поддерживает протоколы обмена Megatec, Voltronic и позволяет подключаться к ИБП через порт RS-232.
Помимо этого, контроллер имеет встроенный датчик температуры, один вход для подключения внешнего датчика температуры, один вход для подключения датчика с выходом "сухой контакт"
или "открытый коллектор", одну выходную линию для управления внешним реле и узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы").
При выходе показаний любого датчика за установленные пределы, а также при изменении состояния входа контроллер может отсылать тревожные сообщения через встроенный Ethernet-порт
по протоколу SNMP на удалённый сервер.
Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования.
В случае превышения тайм-аута ответа контроллер может автоматически перезагружать оборудование.
Контроллер также имеет порт RS-485 для подключения внешнего прибора учёта.
Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.
|
В состав изделия входит программное обеспечение
СКУП-5-П,
являющееся его неотъемлемой частью.
|
- Удалённый контроль и управление ИБП
- Телекоммуникационное оборудование
- Электроэнергетика: учёт ресурсов, сбор информации с объектов, системы АСКУЭ и АСТУЭ
- Промышленная автоматизация, инженерные системы зданий, ЖКХ
- Системы безопасности: ОПС, СКУД
- Системы "Умный дом", "Безопасный город", "Цифровая экономика"
- Малые габариты
- Порт RS-232 для подключения ИБП и порт RS-485 для подключения прибора учёта
- Поддержка протоколов обмена данными с ИБП Megatec и Voltronic
- Преобразователи Ethernet-RS-232 / RS-485 с поддержкой режима виртуального COM-порта
- Поддерживаемые сетевые протоколы: UDP, TCP, HTTP, SNMPv2c, ICMP
- Удобный Web-интерфейс
- Один дискретный вход
- Выход управления внешним реле
- Подключение счётчиков электроэнергии Инкотекс-СК "Меркурий 206", Энергомера "СЕ102", Энергомера "СЕ102М", IEK "STAR 104/1" для съёма показаний
- Напряжение питания: DC 12В ± 30%
- Максимальный потребляемый ток: 150 мА
- Количество входов для подключения датчиков ("сухой контакт"): 1
- Количество входов отслеживания сетевого напряжения: 1
- Диапазон определения сетевого напряжения: AC 150 ÷ 280В, 50Гц
- Количество внешних датчиков температуры: 1
- Поддерживаемые датчики температуры: NTC 3950 10 кОм
- Порт подключения ИБП: RS-232
- Порт подключения прибора учёта: RS-485
- Скорость передачи данных по Ethernet: 10 Мбит/сек
- Степень защиты: IP30
- Габаритные размеры: 71 × 90 × 57 мм
- Температурный диапазон работы: от –30°C до +70°C
- Относительная влажность воздуха: не более 90% при +35°C
- Контроллер мониторинга ИБП: 1 шт.
- Адаптер питания AC-DC 12В, 0.15А: 1 шт.
- Кабель для подключения к ИБП DB9-DB9M, 1,5 м: 1 шт.
- Кабель для подключения к электросчётчику, 0,75 м: 1 шт.
- Датчик температуры NTC 3950 10 кОм, 0,5 м: 1 шт.
- Набор клеммников: 1 компл.

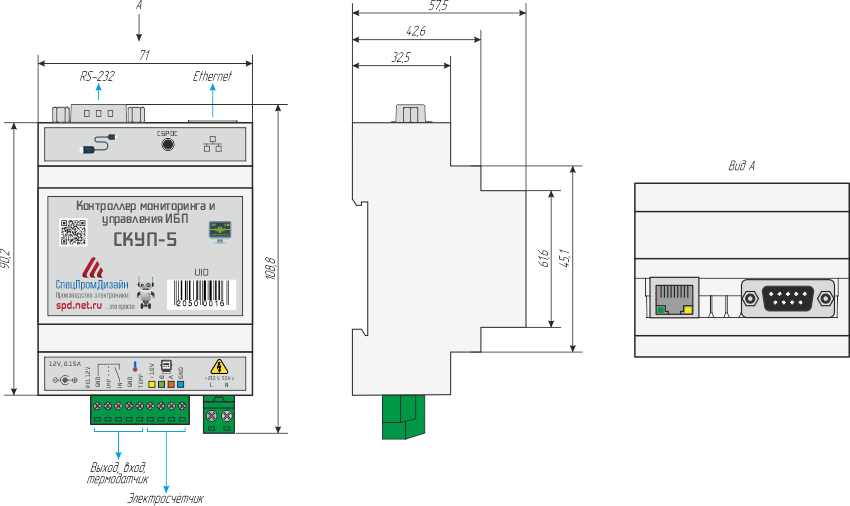

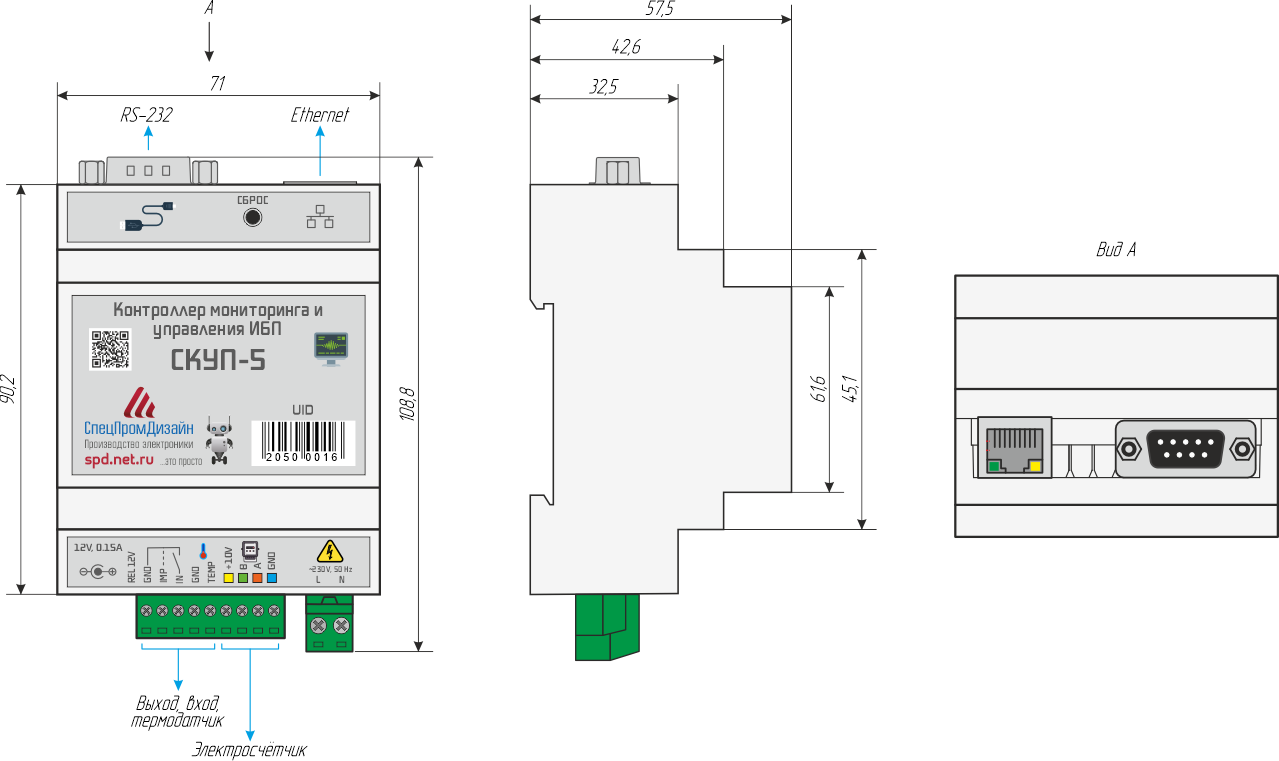

Контроллер мониторинга выпускается в пластиковом корпусе на DIN-рейку:
