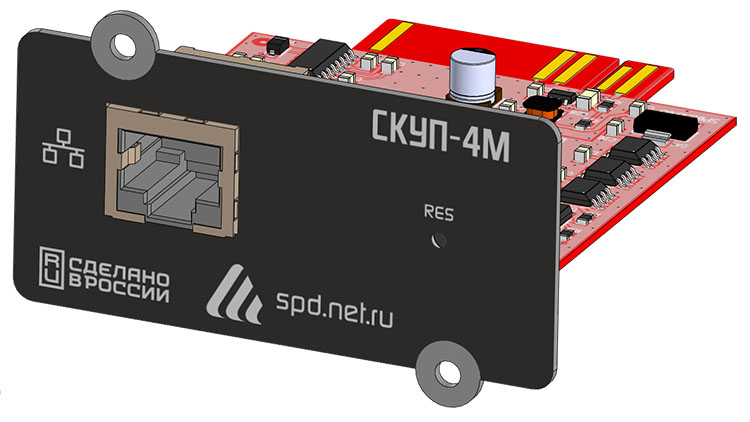

SNMP-карта мониторинга ИБП "СКУП-4М"
"Широкая" версия SNMP-карты мониторинга ИБП предназначена для отображения и протоколирование состояния ИБП и всех событий, связанных с его изменением.
Она выполнена в виде печатной платы, подключаемой через Intelligent Slot.
Устройство поддерживает протоколы обмена Megatec, Voltronic и имеет встроенный датчик температуры, часы и журнал событий.
При выходе показаний ИБП за установленные пределы контроллер может отсылать тревожные сообщения по протоколу SNMP на удалённый сервер или уведомление в мессенджеры:
Устройство поддерживают протоколы: UDP, TCP, HTTP, DHCP, SNMPv2c, ICMP, DNS, NTP.
Имеется возможность подключения к универсальной системе мониторинга Zabbix:
В комплекте с устройством поставляются MIB-файл для опроса параметров по SNMP.
Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.
|
В состав изделия входит программное обеспечение
СКУП-4М-П,
являющееся его неотъемлемой частью.
|
- Удалённый контроль и управление ИБП
- Телекоммуникационное оборудование
- Электроэнергетика: учёт ресурсов, сбор информации с объектов, системы АСКУЭ и АСТУЭ
- Промышленная автоматизация, инженерные системы зданий, ЖКХ
- Системы безопасности: ОПС, СКУД
- Системы "Умный дом", "Безопасный город", "Цифровая экономика"
- Малые габариты
- Поддержка протоколов обмена данными с ИБП Megatec и Voltronic
- Поддерживаемые протоколы: UDP, TCP, HTTP, SNMPv2c, ICMP, SNTP
- Удобный Web-интерфейс
- Встроенный датчик температуры
- Часы реального времени и календарь с резервным источником питания и синхронизацией по NTP
- Журнал событий на 1024 записи
- Напряжение питания: DC 12В ± 30%
- Максимальный потребляемый ток: 100 мА
- Скорость передачи данных по Ethernet: 10 Мбит/сек
- Степень защиты: IP10
- Габаритные размеры: 70 × 67 × 33 мм
- Температурный диапазон работы: от 0°C до +70°C
- Относительная влажность воздуха: не более 90% при +35°C
1. Основная информация:
- Производитель ИБП
- Модель ИБП
- Версия "прошивки" ИБП
- Тип ИБП
- Номинальное напряжение
- Номинальный ток
- Номинальная мощность
- Номинальная частота
- Номинальное напряжение батареи
- Статус bypass: включён/выключен
2. Статус ИБП:
- Текущее состояние: норма/авария/RS232 не подключен
3. Входной статус:
- Режим работы: сеть/АКБ
- Входное напряжение (В)
- Частота (Гц)
4. Выходной статус:
- Выходное напряжение (В)
- Нагрузка (%)
5. Состояние батарей:
- Статус батареи: норма/авария
- Внутренняя температура (°C)
- Ёмкость батареи (%)
- Напряжение группы батарей (В)
- Напряжение одной батареи (В)
- Время работы от батарей (мин) (последний разряд)
- Продолжительность тестирования (мин) (последний тест)
6. Параметры, определяемые пользователем:
- Количество батарей
- Напряжение полного заряда батарей (В)
- Напряжение заряда разряженной батареи (В)
- Дата последней замены батарей (ГГГГ/ММ/ДД)
- Критическая нагрузка (%)
Функции управления ИБП
- Тестирование АКБ: "до полного разряда", "10 секундный тест"
- Отмена тестирования
- Перезагрузка ИБП (отключение ИБП, подключенной нагрузки, с последующим включением)
- Включение/отключение звукового сигнала
- SNMP-карта мониторинга ИБП: 1 шт.
- Датчик температуры NTC 3950 10 кОм, 0,5 м: 1 шт.
- Набор клеммников: 1 компл.

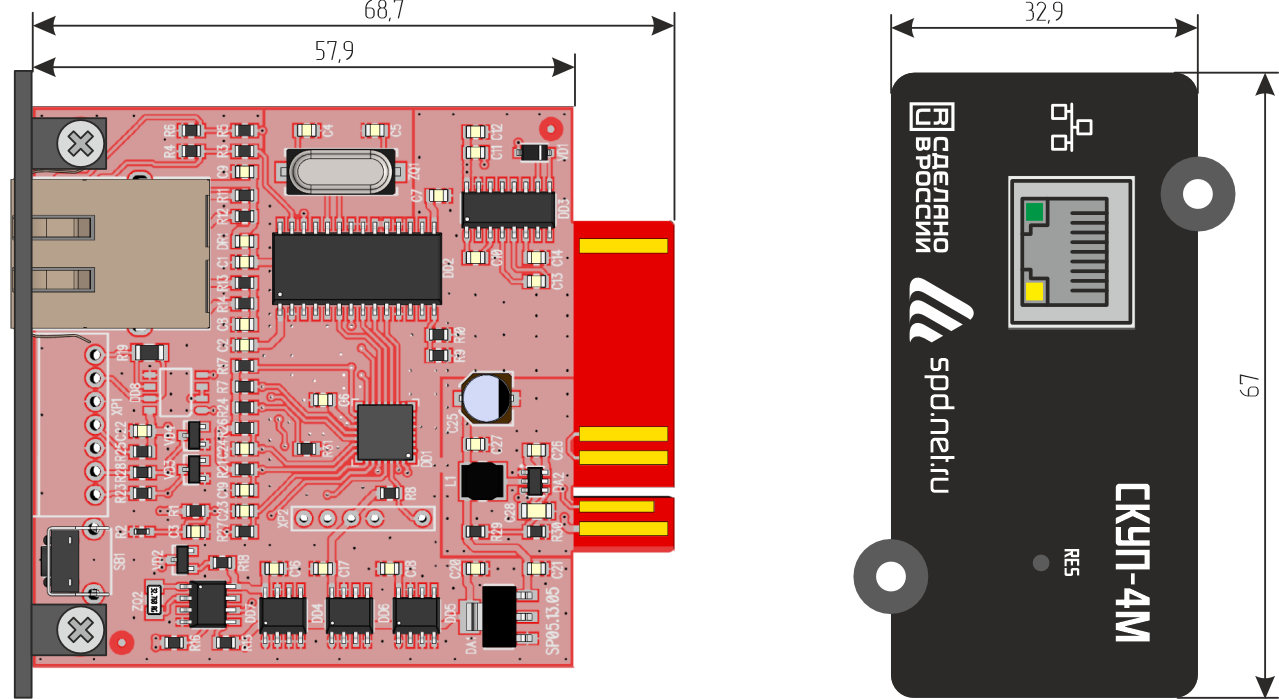

Контроллер мониторинга выполнен в виде печатной платы с подключением к Intelligent Slot:
ПРИНЦИП РАБОТЫ
Ethernet-порт

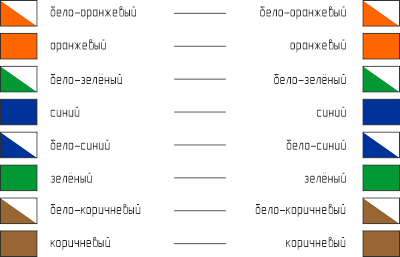

Подключение устройства к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего стандарту EIA/TIA 568B:
При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.). Все изменения будут сохранены во внутренней
энергонезависимой памяти и автоматически загружаться при последующих включениях.
Первоначальные (заводские) настройки контроллера мониторинга следующие:
- Собственный IP-адрес – 192.168.0.126
- DHCP – выключен
- Маска подсети – 255.255.255.0
- Основной шлюз – не задан
- Управление внешней розеткой – ручное
- SNMP-Trap – выключены
- Пароль для изменения настроек – "admin" (без кавычек)
В любой момент можно вернуть заводские настройки, нажав и удерживая кнопку "RES" в течение 10 сек.
После этого светодиоды в разъёме Ethernet должны сначала погаснуть, а потом синхронно моргнуть три раза.
