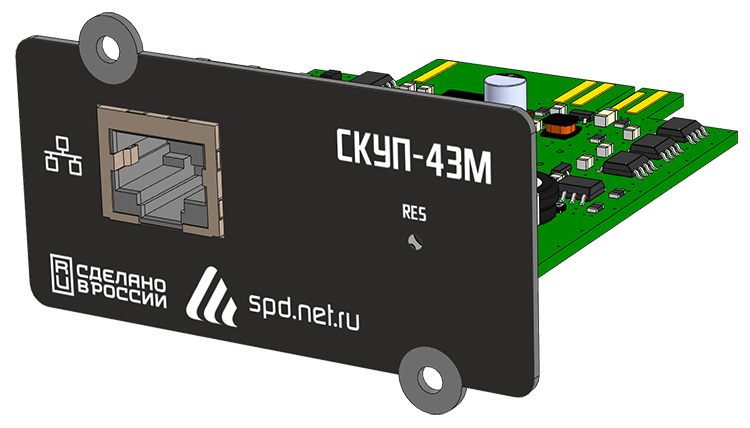

SNMP-карта мониторинга ИБП "СКУП-43М"
Трёхфазная "широкая" версия SNMP-карты мониторинга ИБП предназначена для отображения и протоколирование состояния ИБП и всех событий, связанных с его изменением.
Она выполнена в виде печатной платы, подключаемой через Intelligent Slot.
Устройство поддерживает протоколы обмена Megatec, Voltronic и имеет встроенный датчик температуры, часы и журнал событий.
При выходе показаний ИБП за установленные пределы контроллер может отсылать тревожные сообщения по протоколу SNMP на удалённый сервер или уведомление в мессенджеры:
Устройство поддерживают протоколы: UDP, TCP, HTTP, DHCP, SNMPv2c, ICMP, DNS, NTP.
Имеется возможность подключения к универсальной системе мониторинга Zabbix:
В комплекте с устройством поставляются MIB-файл для опроса параметров по SNMP.
Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.
В состав изделия входит программное обеспечение
СКУП-43М-П,
являющееся его неотъемлемой частью.
Применения
Удалённый контроль и управление ИБП
Телекоммуникационное оборудование
Электроэнергетика: учёт ресурсов, сбор информации с объектов, системы АСКУЭ и АСТУЭ
Промышленная автоматизация, инженерные системы зданий, ЖКХ
Системы безопасности: ОПС, СКУД
Системы "Умный дом", "Безопасный город", "Цифровая экономика"
Особенности
Малые габариты
Поддержка протоколов обмена данными с ИБП Megatec и Voltronic
Поддерживаемые протоколы: UDP, TCP, HTTP, SNMPv2c, ICMP, SNTP
Удобный Web-интерфейс
Встроенный датчик температуры
Часы реального времени и календарь с резервным источником питания и синхронизацией по NTP
Журнал событий на 1024 записи
Технические характеристики
Напряжение питания
DC 12В ± 30%
Максимальный потребляемый ток
100 мА
Скорость Ethernet
10 Мбит/сек
Габаритные размеры
70 × 67 × 33 мм
Температурный диапазон
от 0°C до +70°C
Относительная влажность
не более 90% при +35°C
Функции мониторинга ИБП
Основная информация, статус ИБП, входной/выходной статус, состояние батарей, параметры пользователя. Функции управления: тестирование АКБ, перезагрузка ИБП, звуковой сигнал.
Комплектность
- SNMP-карта мониторинга ИБП: 1 шт.
- Датчик температуры NTC 3950 10 кОм, 0,5 м: 1 шт.
- Набор клеммников: 1 компл.

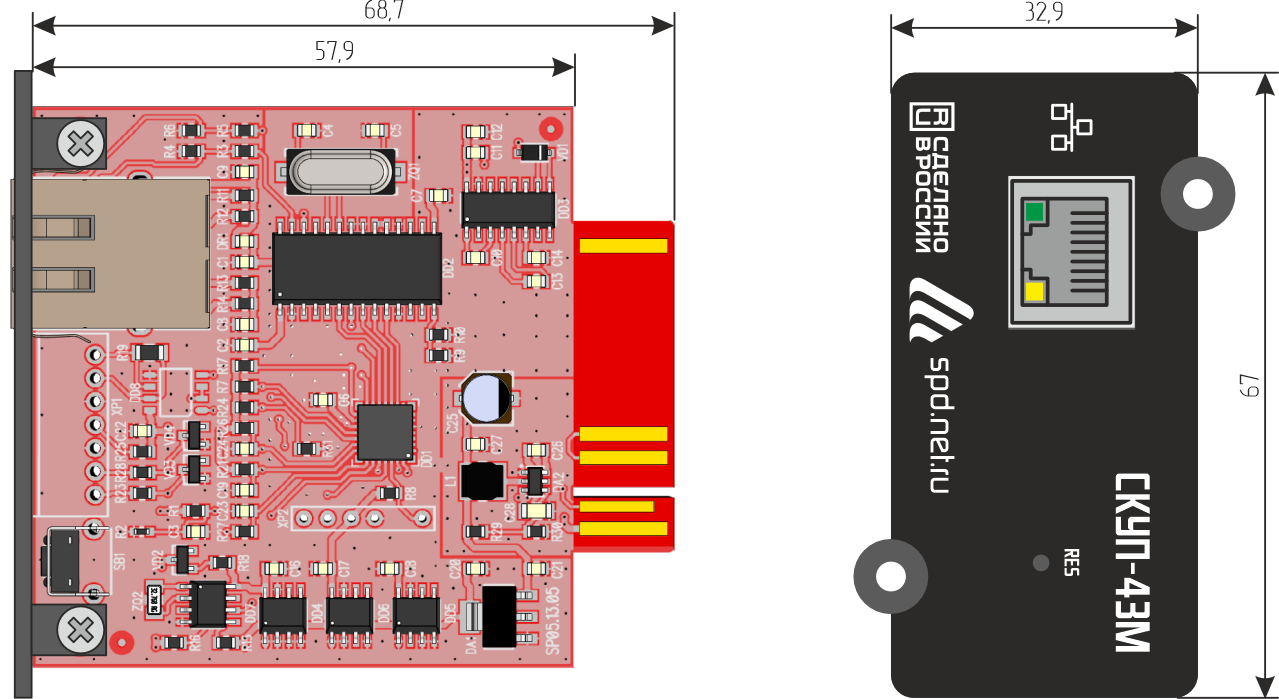

Контроллер мониторинга выполнен в виде печатной платы с подключением к Intelligent Slot:
ПРИНЦИП РАБОТЫ
Ethernet-порт

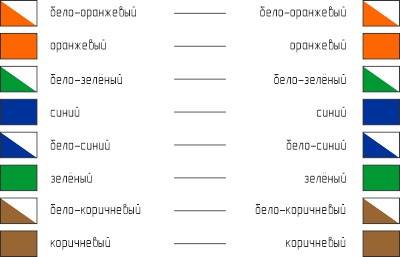

Подключение устройства к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего стандарту EIA/TIA 568B:
При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.). Все изменения будут сохранены во внутренней
энергонезависимой памяти и автоматически загружаться при последующих включениях.
Первоначальные (заводские) настройки контроллера мониторинга следующие:
- Собственный IP-адрес – 192.168.0.126
- DHCP – выключен
- Маска подсети – 255.255.255.0
- Основной шлюз – не задан
- SNMP-Trap – выключены
- Пароль для изменения настроек – "admin" (без кавычек)
В любой момент можно вернуть заводские настройки, нажав и удерживая кнопку "RES" в течение 10 сек.
После этого светодиоды в разъёме Ethernet должны сначала погаснуть, а потом синхронно моргнуть три раза.
