Контроллер мониторинга предназначен для опроса состояния дискретных и аналоговых входов, съёма показаний с датчиков температуры, опроса ИБП и счётчиков электроэнергии.

Устройство поддерживает протоколы обмена Megatec, Voltronic и позволяет подключаться к ИБП через порт RS-232. Помимо этого, устройство имеет одну выходную линию для управления внешней розеткой БУК-1, или БУК-2, а также узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы").

При выходе показаний любого датчика за установленные пределы, а также при изменении состояния входов контроллер может отсылать тревожные сообщения через встроенный Ethernet-порт по протоколу SNMP на удалённый сервер.

Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа контроллер может автоматически перезагружать оборудование.

Контроллер мониторинга выпускается в шести модификациях в зависимости от корпуса и дополнительных функций:

Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.

Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.

В состав изделия входит программное обеспечение СКУП-2-П, являющееся его неотъемлемой частью.

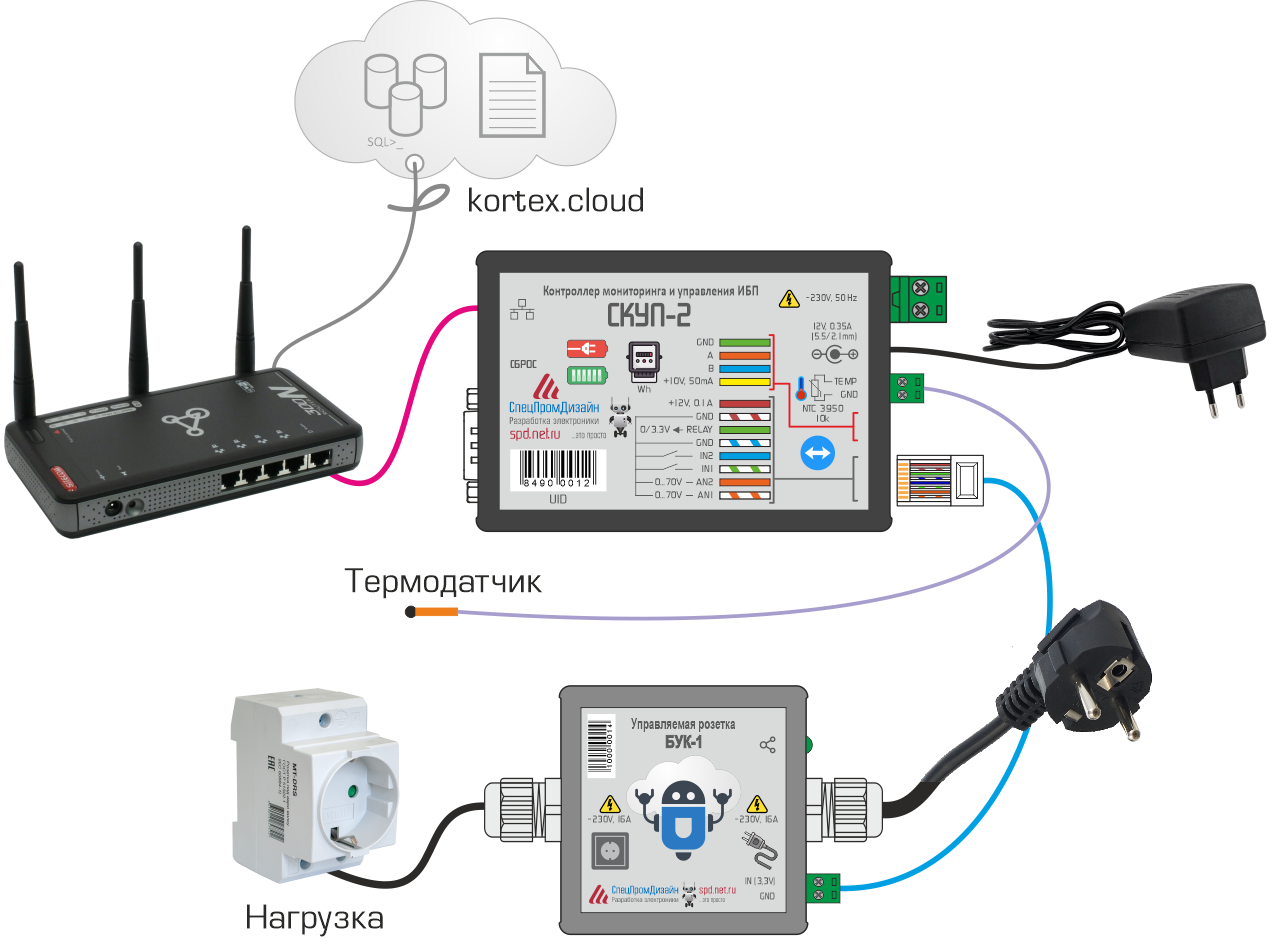

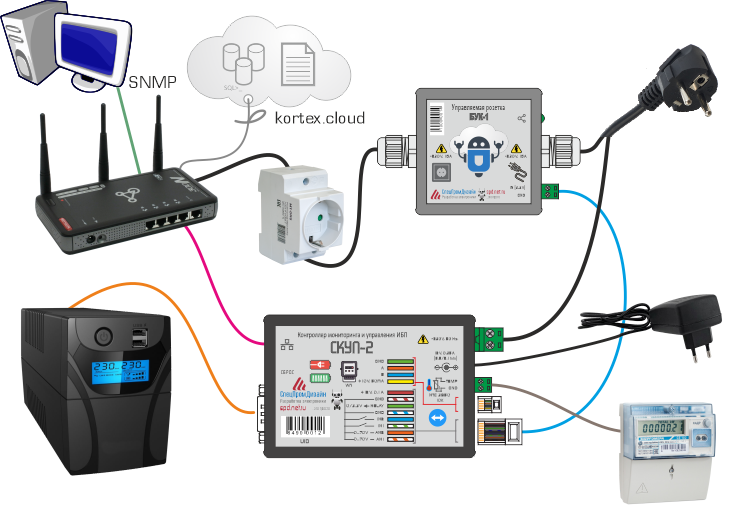

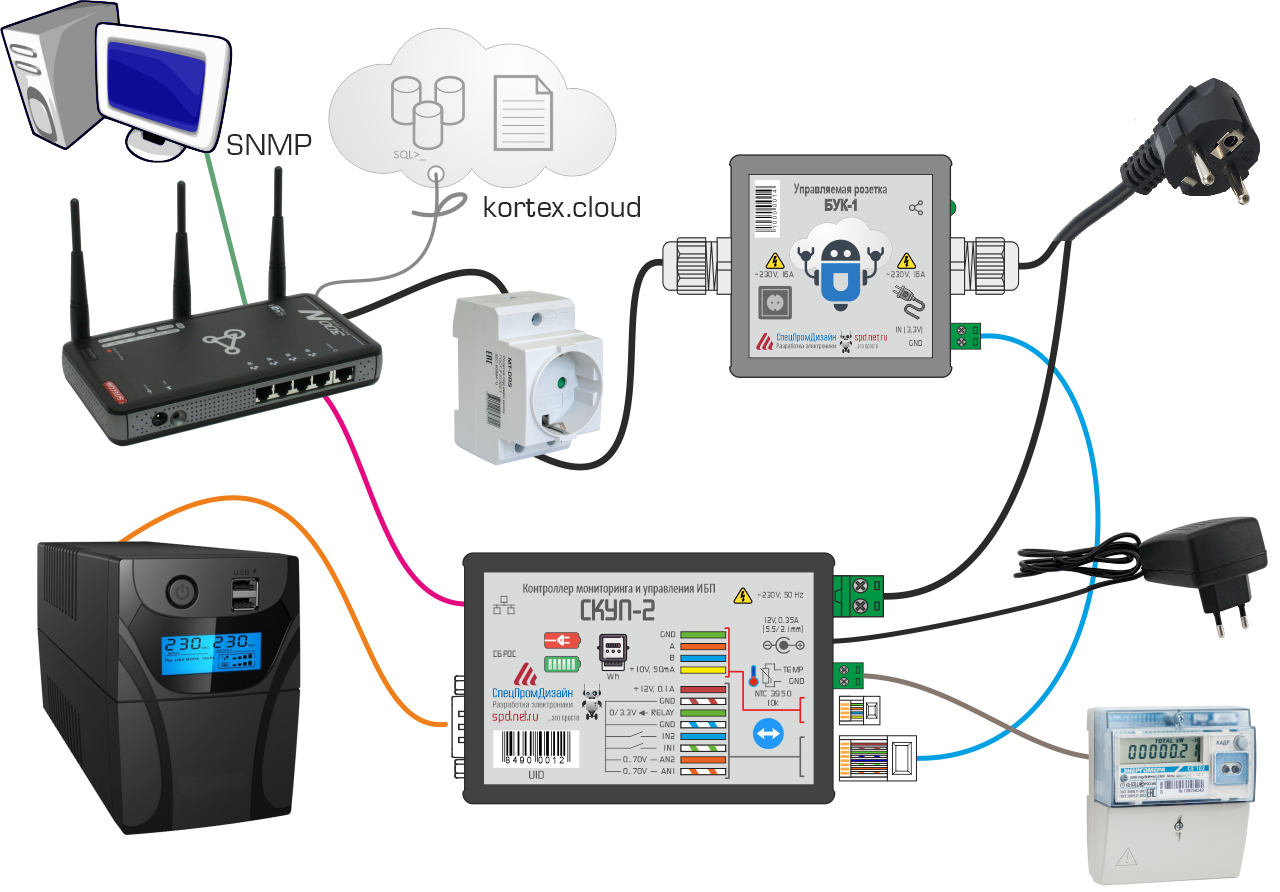

Устройство поддерживает облачный сервис kortex.cloud, обеспечивающий следующий функционал: Доступ к просмотру данных при помощи стандартного Интернет-браузера Экспорт накопленных данных в формат CSV Автоматические уведомления при получении тревожных сообщений от контроллеров Мобильное приложение для удалённого управления

Мод. А

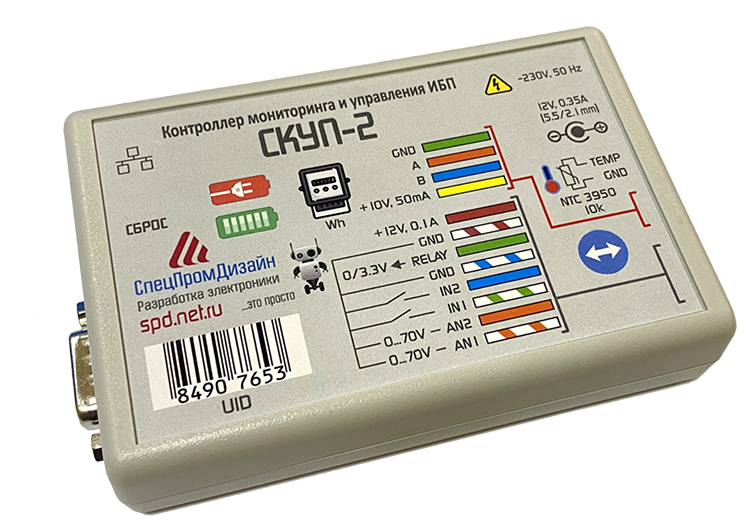

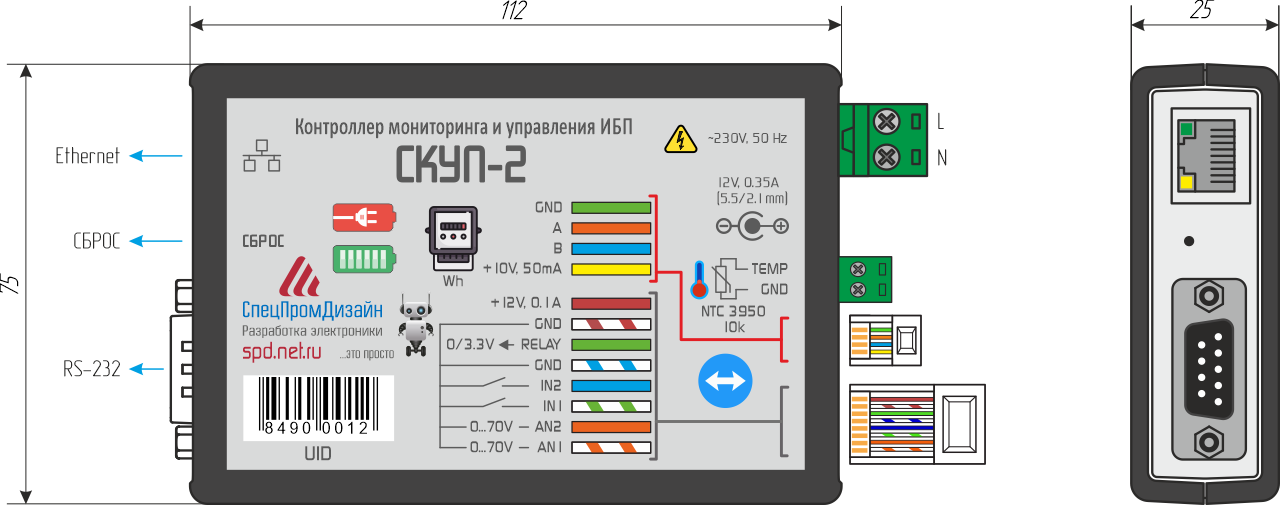

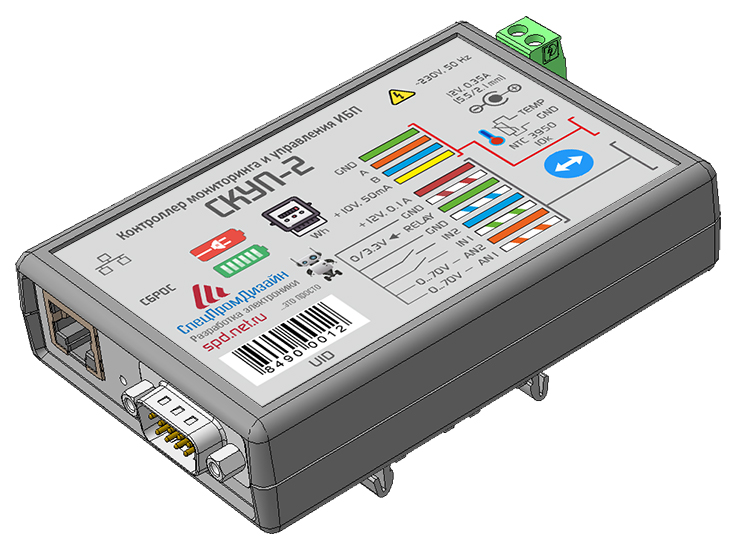

Контроллер мониторинга выпускается в пластиковом корпусе:

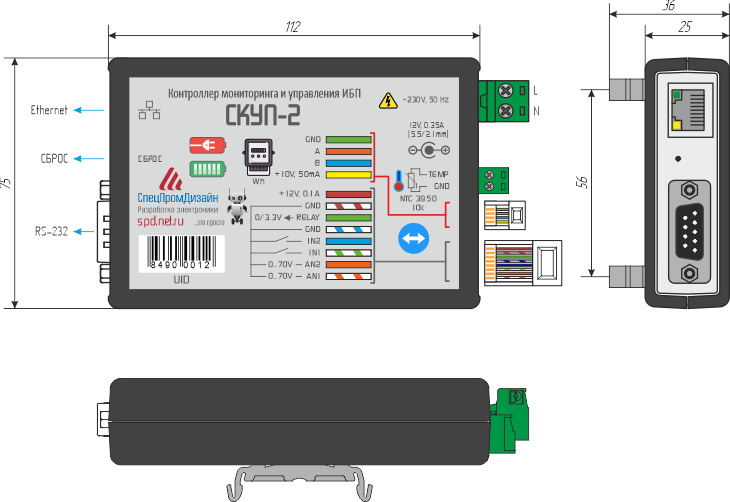

В комплект изделия также входят дополнительные пластиковые кронштейны, при помощи которых можно закрепить его на стандартной DIN-рейке:

Мод. Б

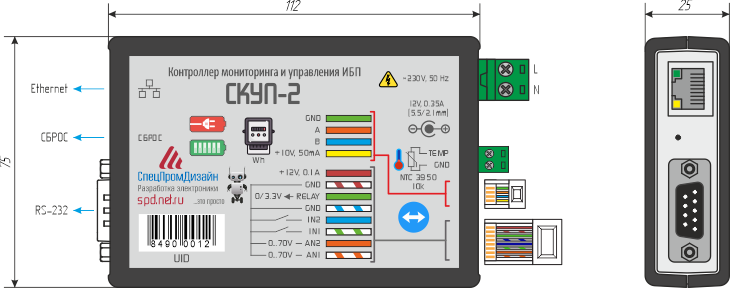

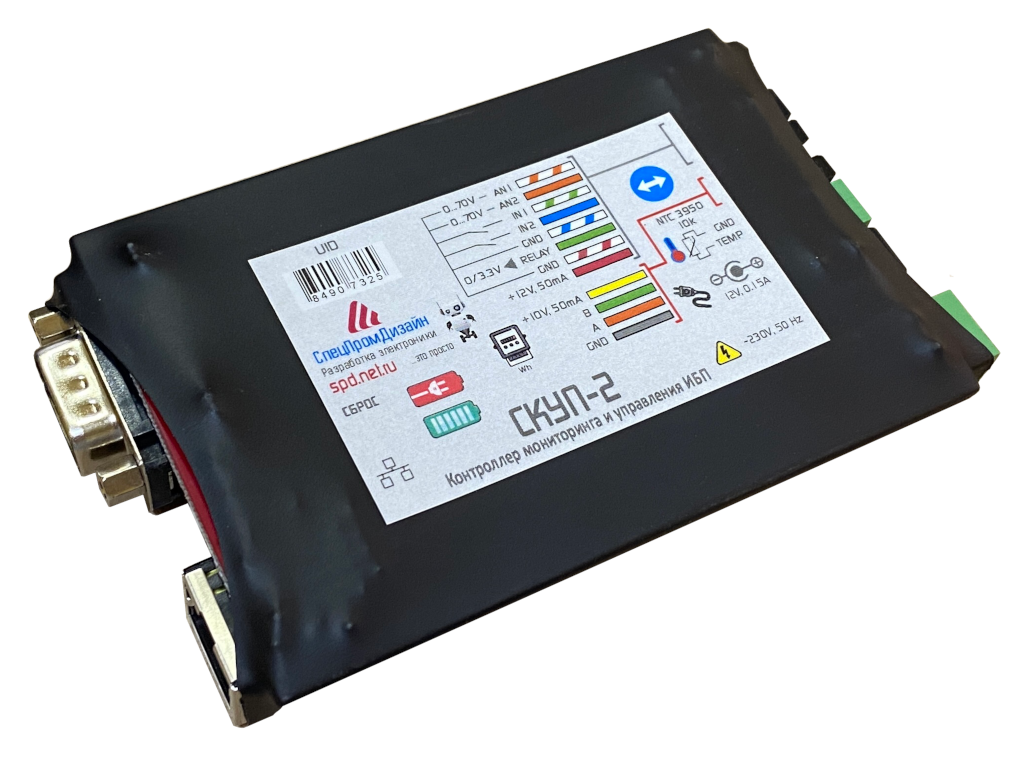

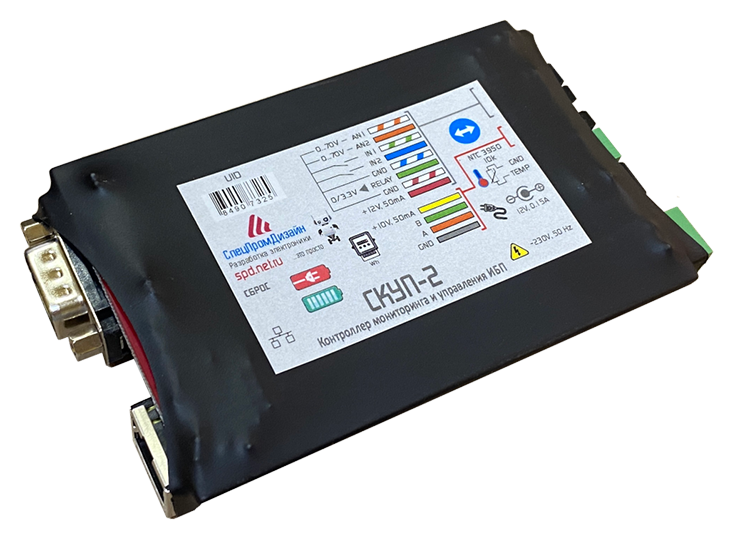

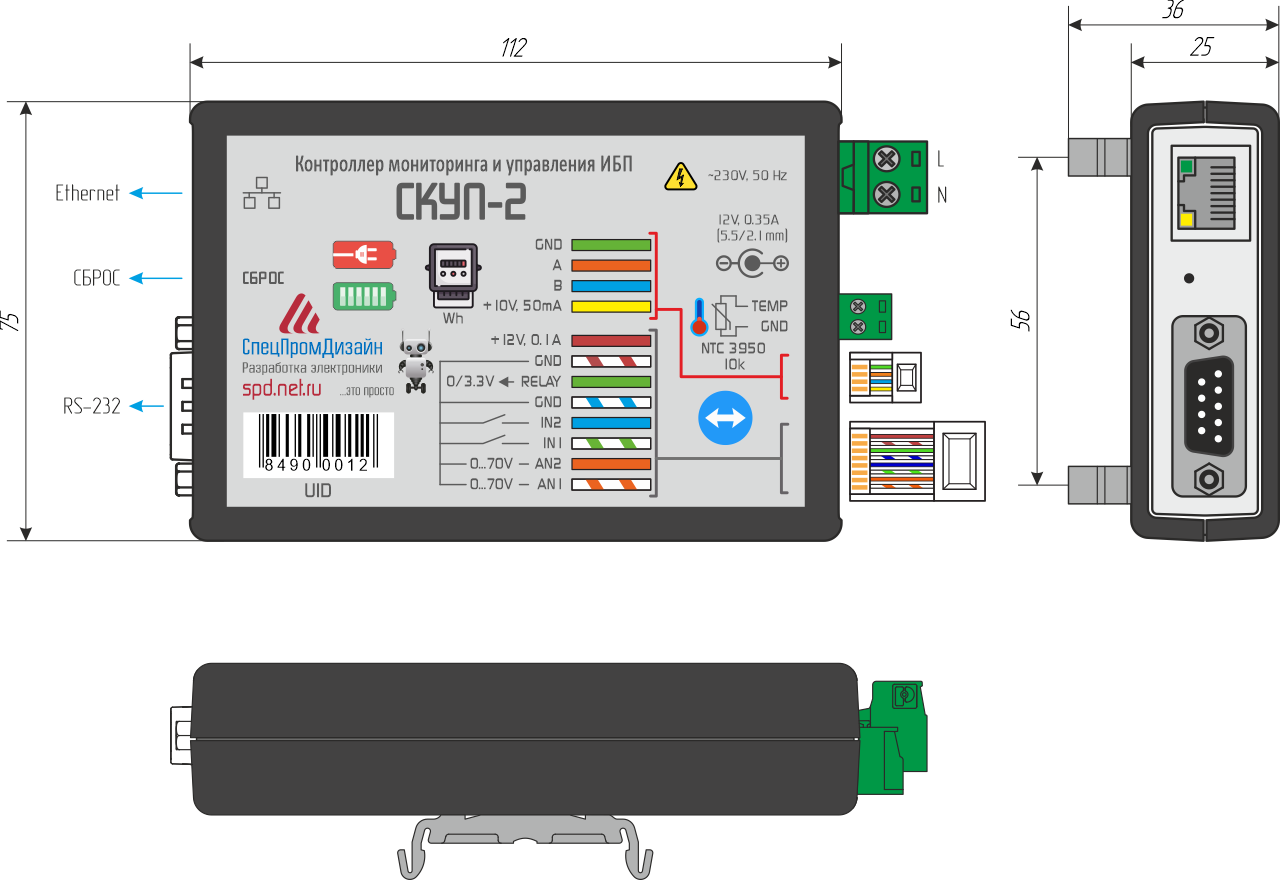

Вместо пластикового корпуса используется термоусадочная трубка. Габаритные размеры данной модификации контроллера аналогичны габаритам мод. А:

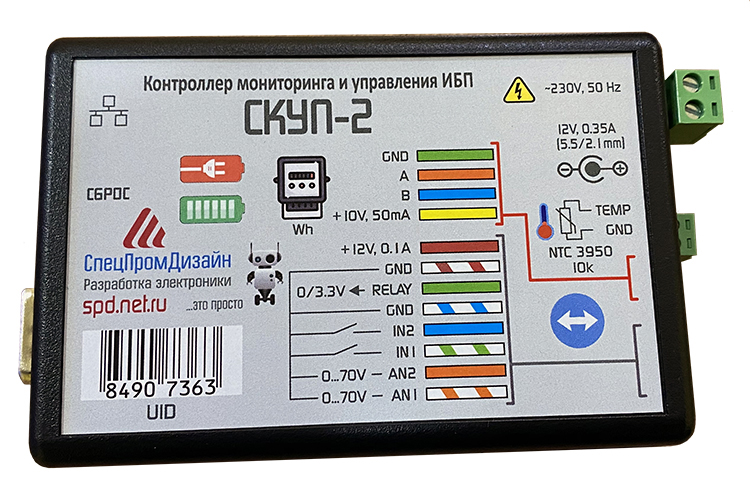

Подключение низковольтных внешних цепей осуществляется при помощи разъёмов RJ45. Провода ко входу наличия сетевого напряжения подключаются при помощи винтового клеммника. Назначение контактов следующее:
  IN1, IN2 – дискретные входы
  RELAY – цифровой выход 0/3,3В для управления внешней розеткой на AC 220В (мод. А, Б, В) или "открытый сток" Z/12В для управления обычным электромагнитным реле на 12В (мод. А12, Б12, В12)

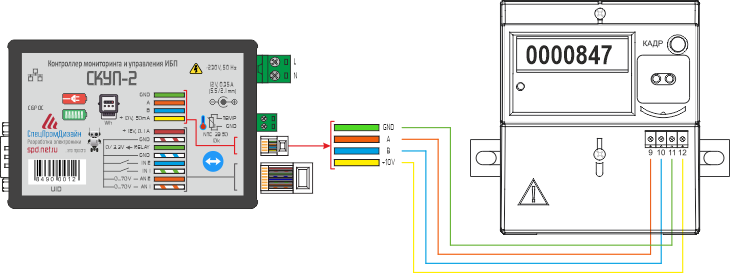

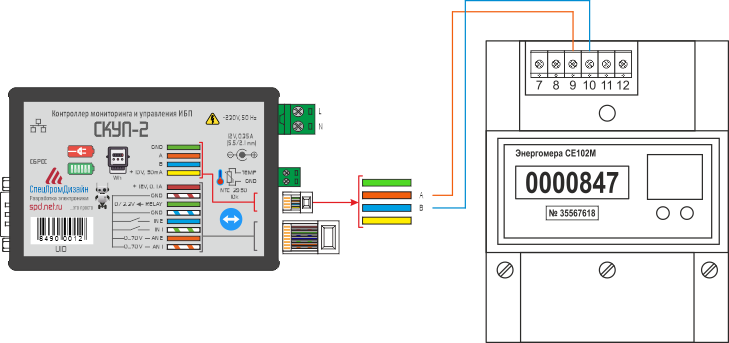

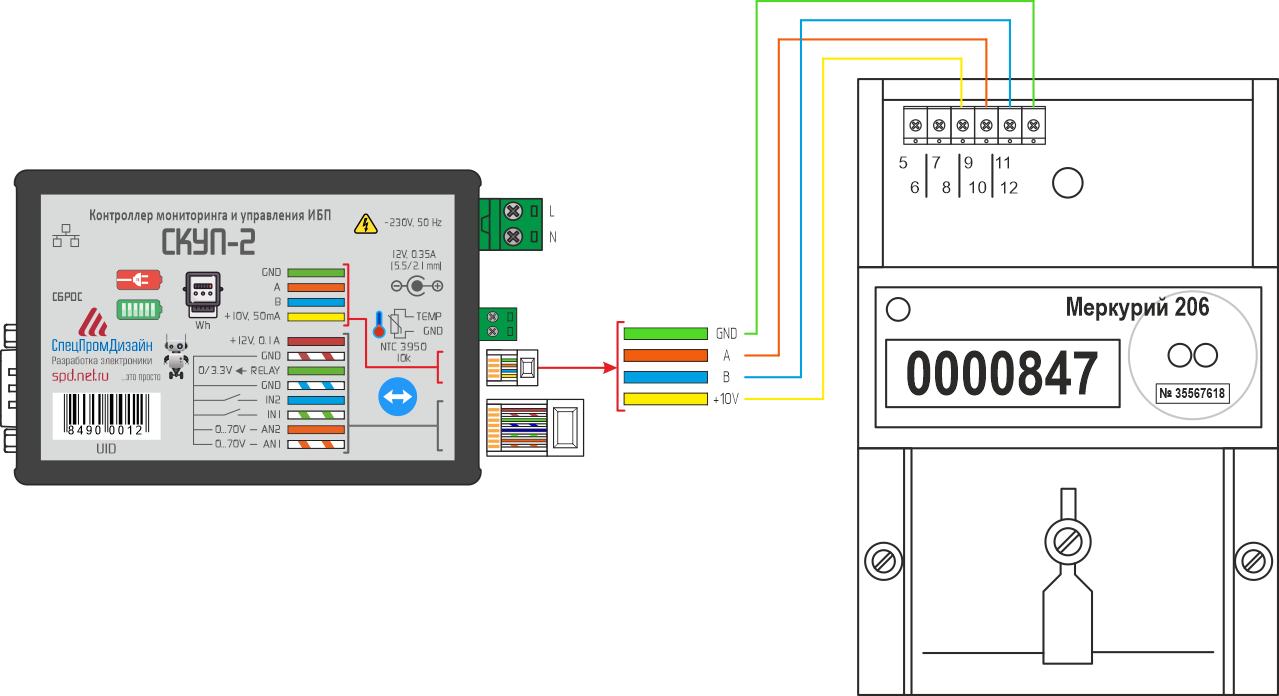

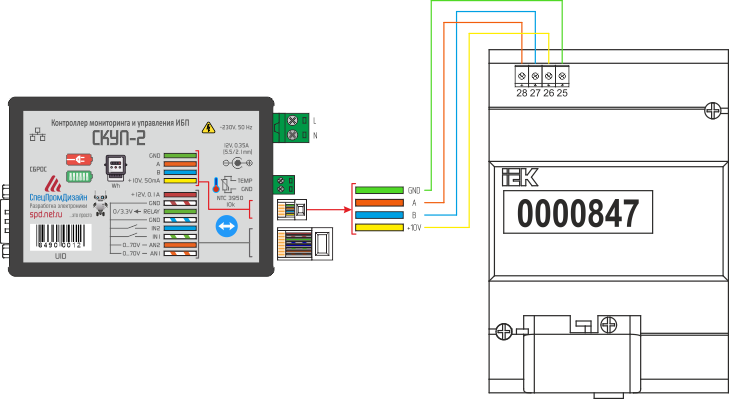

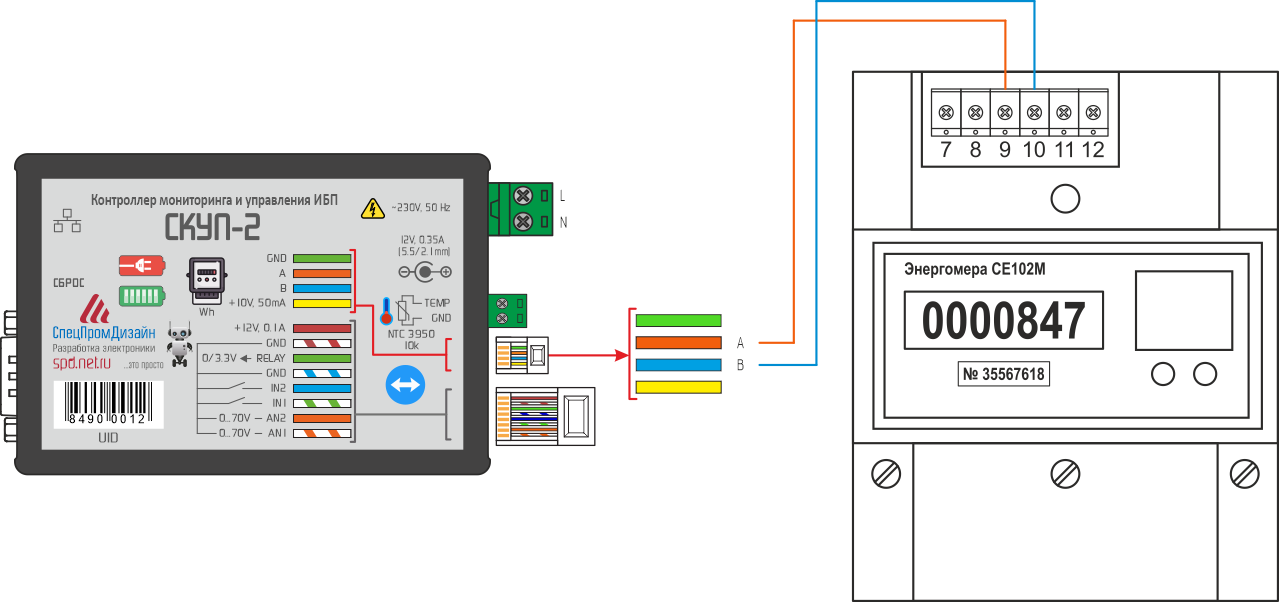

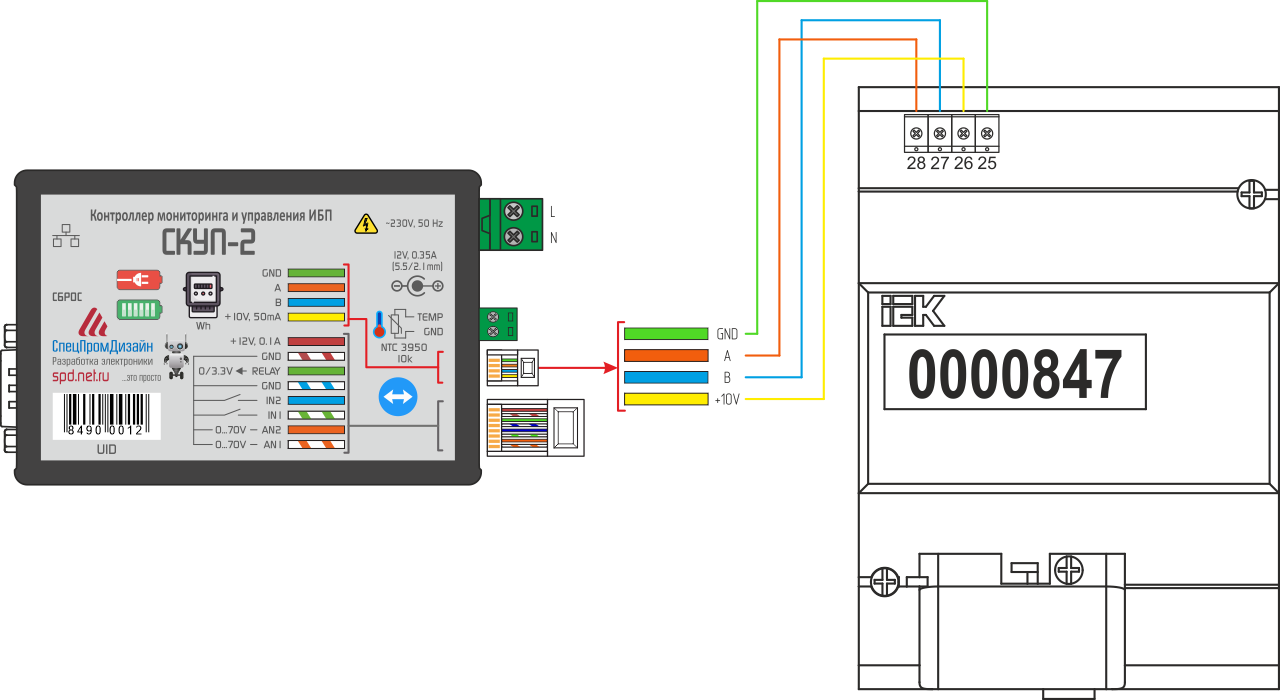

  A, B – линии интерфейса RS-485

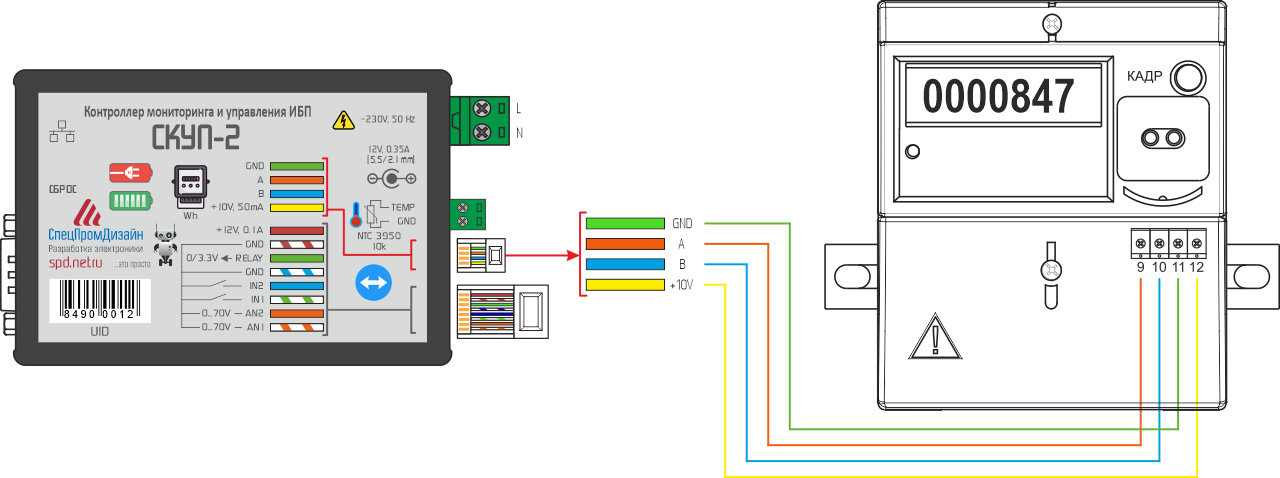

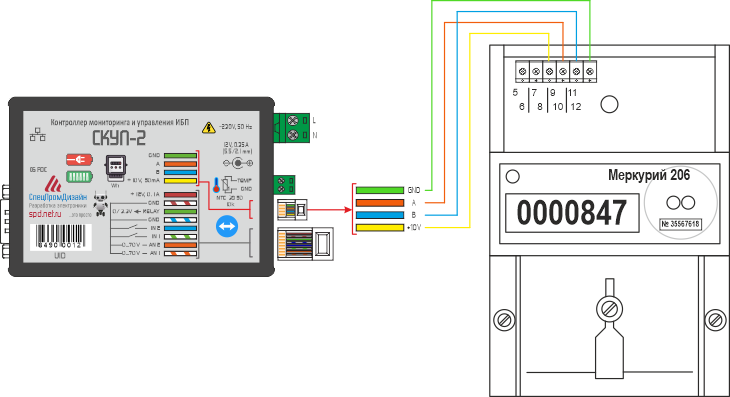

  +10V – выход питания интерфейса электросчётчика 10В/50 мА
  GND –– «земля» устройства
  +12V – выход питания внешних устройств 12В/120 мА
  GND –– «земля» устройства
  AN1, AN2 – аналоговые входы измерения постоянного напряжения до 70В
  TEMP – вход подключения внешнего датчика температуры
  L, N – вход наличия сетевого напряжения
  12V, 0.35A – подключение блока питания
  СБРОС – кнопка возврата к заводским настройкам

В разъёме Ethernet имеется два встроенных светодиода. Зеленый отображает состояние подключения устройства к сетевому оборудованию: выключен – подключение отсутствует, светится – устройство подключено. Жёлтый светодиод отображает режим работы устройства: мигает – нет связи с сетевым оборудованием, либо не подключён сетевой кабель, либо не получен IP-адрес по DHCP, светится постоянно – подключение по Ethernet установлено.

При переключении устройства в режим загрузчика для обновления встроенного ПО оба светодиода моргают одновременно с частотой около 2 Гц.

ПРИНЦИП РАБОТЫ

Входы IN1...IN2 устройства можно подключать только к датчикам, имеющим выход типа "сухой контакт" или "открытый коллектор". Управляющий сигнал должен подаваться относительно "земли" устройства.

На аналоговые входы можно подавать постоянное напряжение до 70В относительно "земли" устройства.

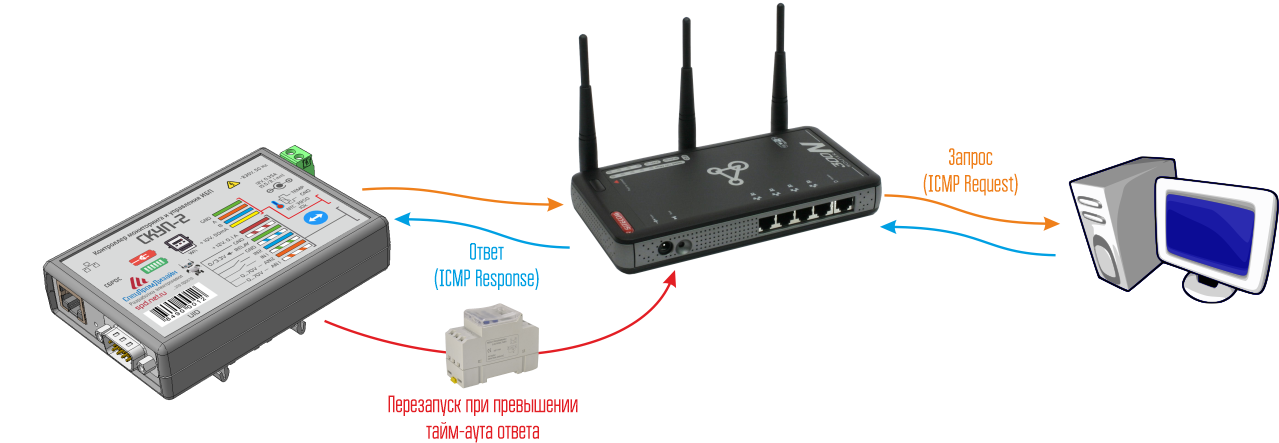

Выход управления внешней розеткой представляет из себя дискретный цифровой сигнал 0/3,3В с максимальным током 20 мА (для мод. А, Б, В) или выход с «открытым стоком» Z/12В с максимальным током до 70 мА для непосредственного управления электромагнитным реле. Данным выходом можно управлять вручную через встроенный Web-интерфейс или по SNMP, либо перевести в автоматический режим. В последнем случае устройство будет обеспечивать постоянный контроль доступности сетевого оборудования. В случае превышения тайм-аута ответа контроллер автоматически перезагрузит оборудование:

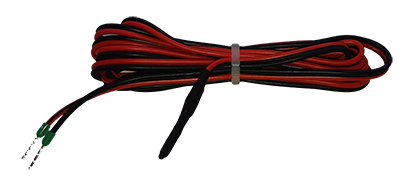

К контроллеру может подключаться внешний датчик температуры:

Датчик поставляется смонтированными на кабеле длиной 1,5 м.

Устройство также позволяет осуществлять контроль наличия сетевого переменного напряжения AC 230В, 50 Гц. Вход реализован на базе оптрона и имеет гальваническую развязку RMS 1500В относительно остальных цепей устройства.

Контроллер мониторинга может автоматически управлять своим выходным сигналом в зависимости от состояния входов и показаний датчиков. Все настройки осуществляются через встроенный Web-интерфейс.

Ethernet-порт

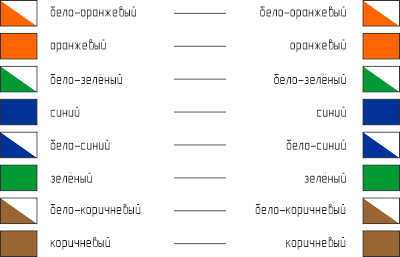

Подключение устройства к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего стандарту EIA/TIA 568B:

При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.). Все изменения будут сохранены во внутренней энергонезависимой памяти и автоматически загружаться при последующих включениях.

Первоначальные (заводские) настройки контроллера мониторинга следующие:

• Собственный IP-адрес – 192.168.0.126
• DHCP – выключен
• Маска подсети – 255.255.255.0
• Основной шлюз – не задан
• Управление внешней розеткой – ручное
• SNMP-Trap – выключены
• Пароль для изменения настроек – "admin" (без кавычек)

В любой момент можно вернуть заводские настройки, нажав кнопку "СБРОС" и подав питание на устройство.

Кнопку "СБРОС" необходимо удерживать до тех пор, пока светодиоды в разъёме Ethernet синхронно не моргнут три раза.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

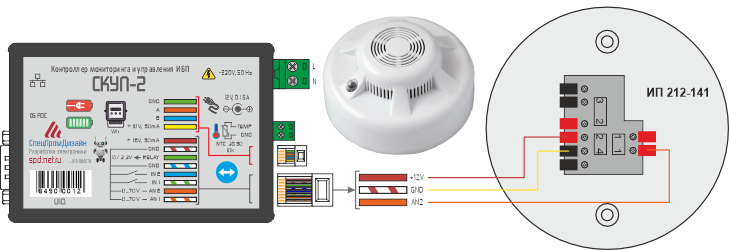

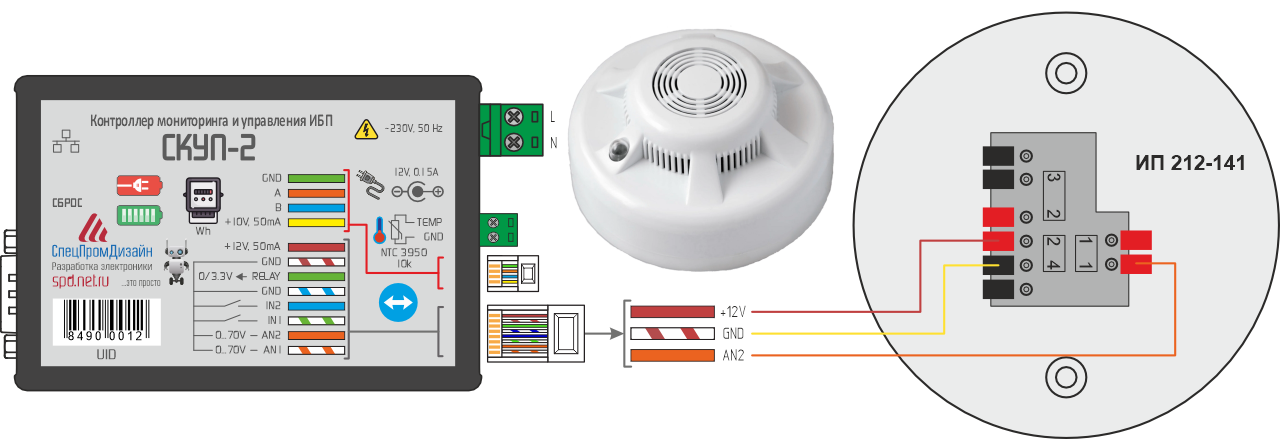

Для подключения можно использовать любой из аналоговых входов AN1 или AN2, который необходимо настроить в режим компаратора с уровнем около 9В.
