Контроллер мониторинга "QFC-PBIC-LIGHT-V.2"
Контроллер предназначен для охраны, мониторинга и управления оборудованием в электрических и телекоммуникационных шкафах.
Он имеет широкий диапазон напряжения питания (DC 18 ÷ 60В) для работы в системах с базовым напряжением 48В.
Устройство имеет два входа для подключения внешних датчиков температуры, два входа измерения тока, четыре входа для подключения датчиков с выходом "сухой контакт",
два электромагнитных реле, узел измерения напряжения питания, узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы"), а также порт RS-485.
Контроллер может управлять зарядом резервной аккумуляторной батареи напряжением 48В с поддержкой режима термокомпенсации.
При выходе показаний любого датчика или напряжения питания за установленные пределы, а также при изменении состояния входов контроллер может отсылает тревожные сообщения через
встроенный Ethernet-порт по протоколу SNMP на удалённый сервер.
Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования.
В случае превышения тайм-аута ответа контроллер может автоматически перезагружать оборудование с помощью одного из своих электромагнитных реле.
Настройки контроллера можно выполнять при помощи встроенного Web-интерфейса.
- Удалённый мониторинг телекоммуникационных и электрических шкафов
- Электроэнергетика: учёт ресурсов, сбор информации с объектов, системы АСКУЭ и АСТУЭ
- Промышленная автоматизация, инженерные системы зданий, ЖКХ
- Системы безопасности: ОПС, СКУД
- Системы "Умный дом", "Безопасный город", "Цифровая экономика"
- Малые габариты
- Широкий диапазон напряжения питания
- Поддерживаемые протоколы: UDP, TCP, HTTP, SNMPv2с, ICMP
- Удобный Web-интерфейс
- Преобразователь Ethernet-RS-485 с поддержкой режима виртуального COM-порта
- Прямое подключение счётчиков электроэнергии Инкотекс-СК "Меркурий 206", Энергомера "СЕ102", Энергомера "СЕ102М", IEK "STAR 104/1" для съёма показаний
- Напряжение питания: DC 18 ÷ 60В
- Максимальный потребляемый ток: 200 мА
- Количество входов для подключения датчиков ("сухой контакт"): 4
- Количество электромагнитных реле: 2
- Количество датчиков тока: 2
- Количество датчиков температуры: 2
- Максимальное напряжение, подаваемое вход c положительной полярностью: DC 60В
- Параметры реле: AC 250В/5А при cos(φ) > 0,95, DC 28В/10А
- Поддерживаемые датчики температуры: NTC 3950 10 кОм
- Диапазон измерения тока: DC –6А ÷ +6А
- Диапазон измерения переменного напряжения: AC 150 ÷ 280В, 50 Гц
- Номинальное напряжение аккумуляторной батареи: 48В
- Максимальная скорость обмена данными по интерфейсу RS-485: 230400 бит/сек
- Количество битов данных: 7 или 8
- Режим проверки контроля чётности: нет, чётность, нечётность
- Скорость передачи данных по Ethernet: 10 Мбит/сек
- Степень защиты: IP30

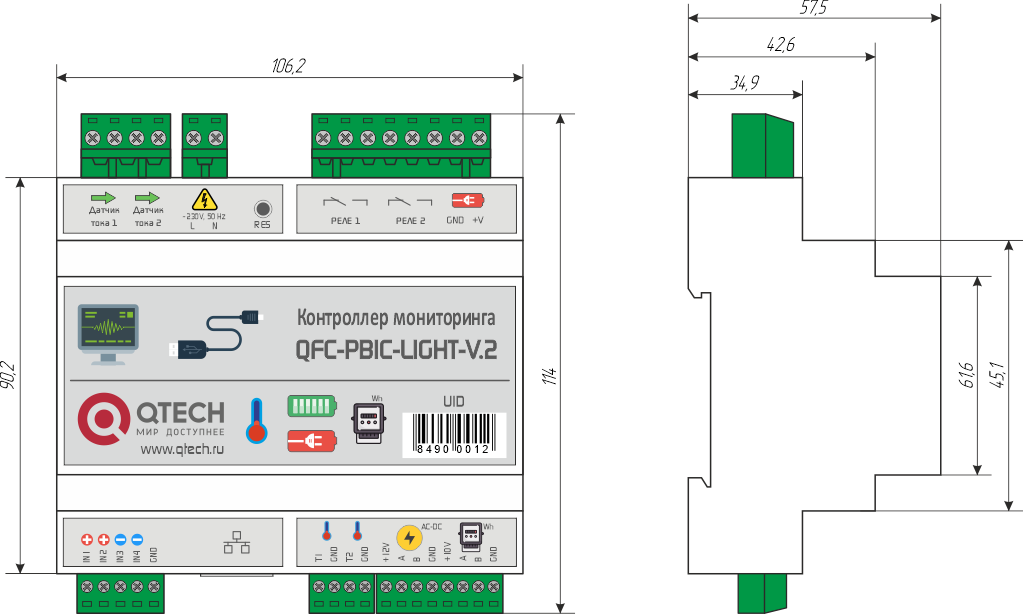

- Габаритные размеры: 106 × 90 × 57 мм
- Температурный диапазон работы: от –40°C до +70°C
- Относительная влажность воздуха: не более 90% при +35°C

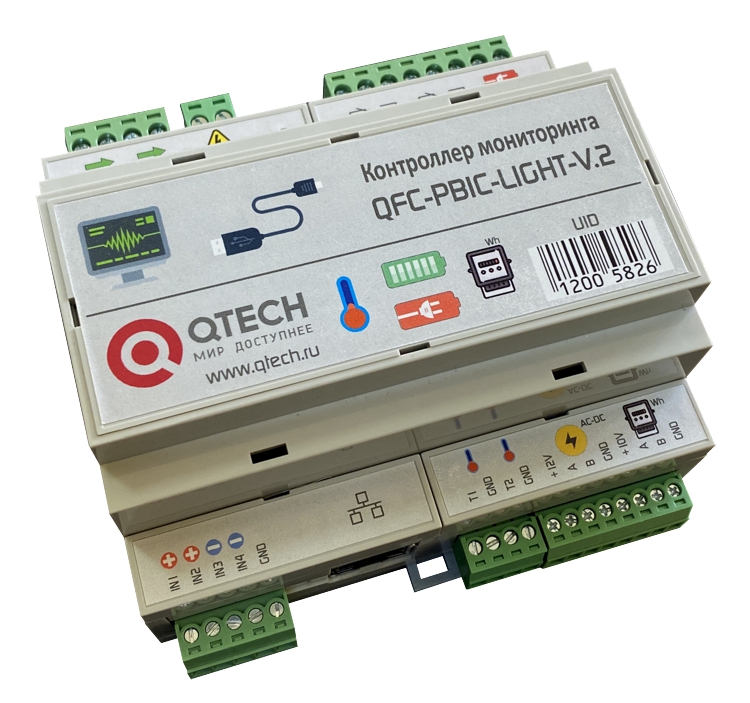

Контроллер мониторинга выпускается в пластиковом корпусе на DIN-рейку:
