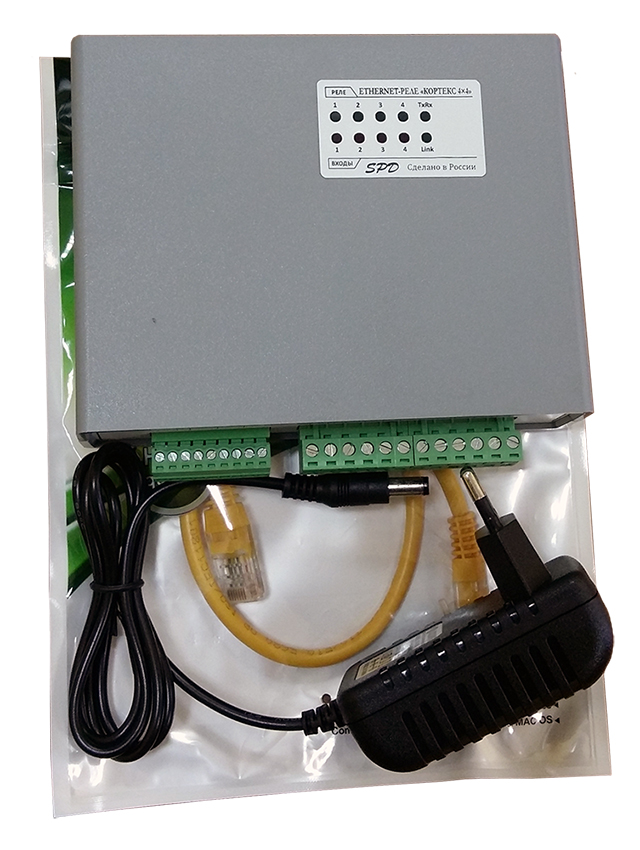

Ethernet-реле "КОРТЕКС 4x4"
Ethernet-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через Ethernet-порт по
протоколу UDP и HTTP. Устройство содержит четыре электромагнитных реле, позволяющих коммутировать нагрузку 250 В, 7 А и четыре входа для подключения
внешних контактных датчиков, три из которых имеют оптронную развязку.
Ethernet-реле также может выполнять функцию сторожевого таймера (Watchdog timer – WDT) для персонального компьютера.

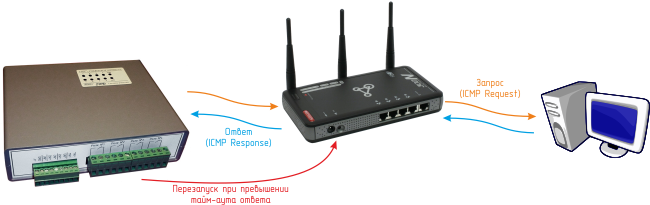

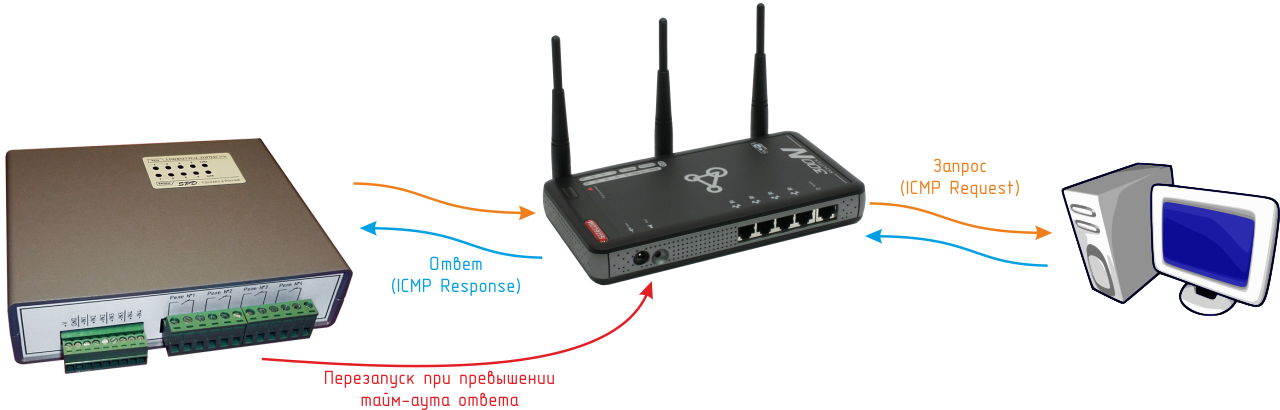

Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа Ethernet-реле
может автоматически перезагружать оборудование с помощью одного из своих электромагнитных реле.
|
Если Вам требуется дополнительные функции для данного изделия – свяжитесь с
нами
, и мы предложим варинаты доработки устройства конкретно под Вас!
|
С Ethernet-реле поставляется бесплатная программа COM2UDP,
позволяющая организовать в операционной системе класса Windows виртуальный COM-порт, работа с которым с точки зрения внешней программы ничем
не отличается от работы с аппаратным портом. Это позволяет осуществлять управление устройством через COM-порт по точно такому же протоколу обмена,
что и в случае UDP.
Протокол обмена с Ethernet-реле полностью аналогичен протоколу обмена данными с
USB-реле,
что позволяет осуществлять замену одного устройства на другое без переделки управляющего программного обеспечения.
Для разработки собственного программного обеспечения для персонального компьютера, осуществляющего управление Ethernet-реле,
можно использовать динамическую библиотеку
KORTEX.dll.
Она содержит набор функций, реализующих все поддерживаемые устройством команды. Библиотека написана на языке Delphi в среде Embarcadero RAD Studio.
- Терминалы самообслуживания
- Игровые терминалы
- Системы "Умный дом"
- Промышленная автоматизация
- Малые габариты
- Функция сторожевого таймера
- Простой протокол передачи данных по UDP и HTTP
- Удобный Web-интерфейс
- Легкая интеграция в существующие системы с использованием режима виртуального COM-порта
- Напряжение питания: 9 ÷ 30 В
- Максимальный потребляемый ток: 200 мА
- Количество входов: 4
- Количество электромагнитных реле: 4
- Параметры реле: 250 В, 7А
- Максимальное напряжение, подаваемое на оптронный вход: 30 В
- Протокол обмена по Ethernet: UDP, HTTP
- Скорость передачи данных по Ethernet: 10 Мбит/сек
- Степень защиты: IP30
- Габаритные размеры: 140 × 110 × 35 мм
- Температурный диапазон работы: от –40°C до +85°C
- Относительная влажность воздуха: не более 90% при +35°C

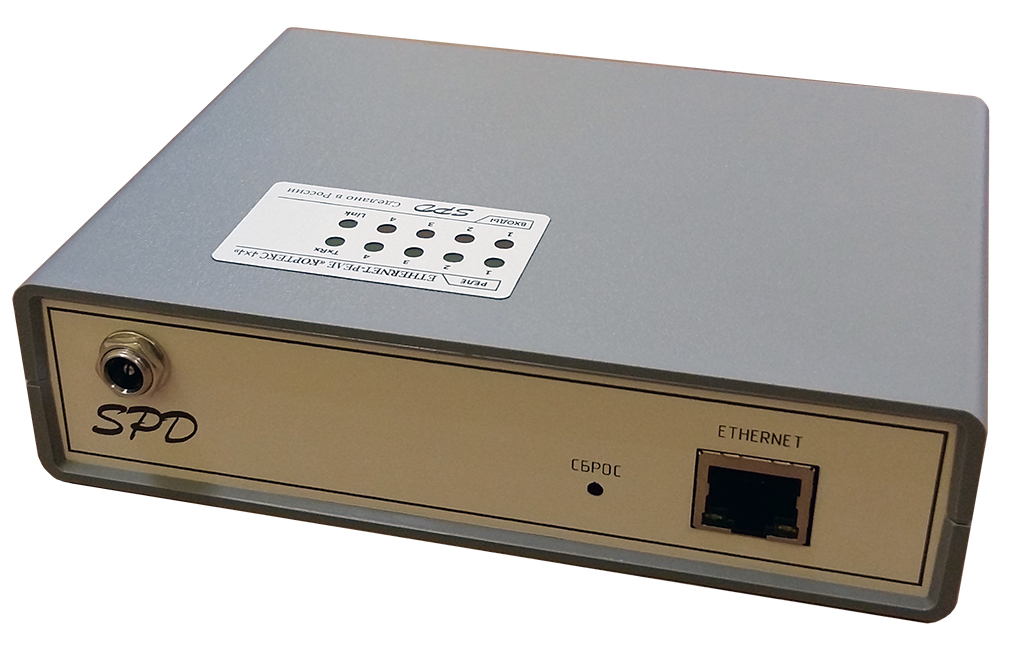

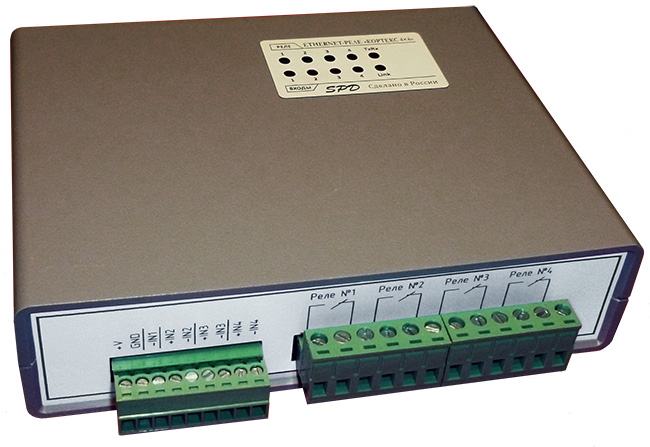

Ethernet-реле выпускается в пластиковом корпусе:

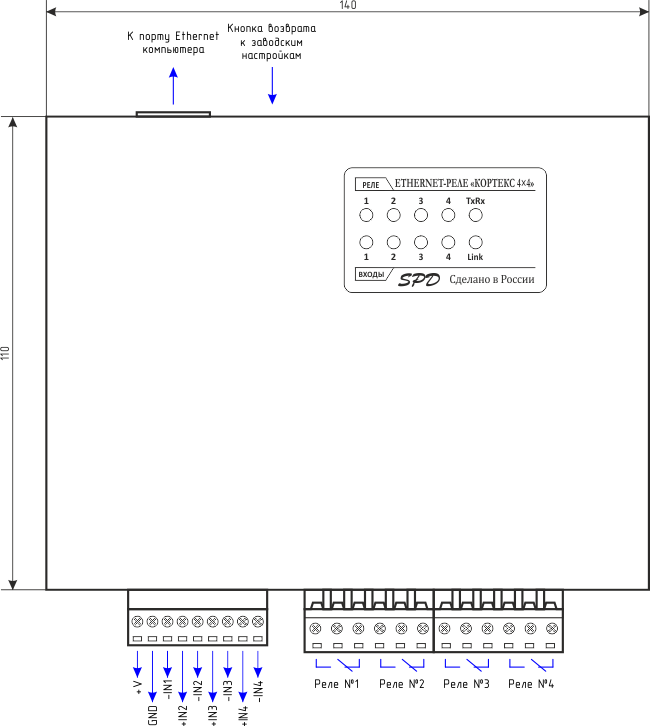

Подключение внешних цепей осуществляется при помощи разъёмных клеммников, входящего в комплект изделия. Назначение выводов клеммников следующее:
+V, GND – напряжение питания устройства
-IN1 – вход 1 (замыкание на "землю")
+IN2, -IN2...+IN4, -IN4 – оптронные входы
Реле №1...Реле №4 – выводы электромагнитных реле
Контакты реле и входов для подключения внешних датчиков выведены на соответствующие клеммники. Входы IN2...IN4 имеют оптронную развязку.
Активным сигналом для этих входов является подача напряжения выше 3 В.
Вход IN1 является обычным входом и активным сигналом для него является лог. 0 (замыкание входа на "землю" GND).

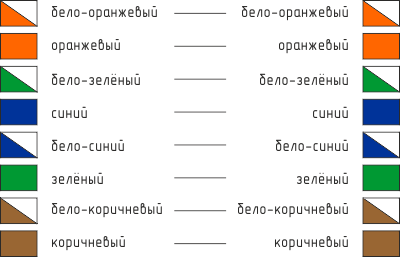

Подключение к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего
стандарту EIA/TIA-568B:
На лицевой панели Ethernet-реле расположено десять светодиодов. Светодиоды с номерами 1...4 в группах "Реле" и "Входы" отображают
состояния соответствующих электромагнитных реле и входов для подключения внешних контактных датчиков.
Светодиод "Link" индицирует состояние подключения Ethernet: мигает – подключение не установлено, либо не подключен сетевой кабель,
светится постоянно – подключение по Ethernet установлено.
Светодиод "TxRx" индицирует передачу и приём данных.
При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.).
Все изменения будут сохранены во внутренней энергонезависимой памяти и будут автоматически загружаться при последующих включениях.
Первоначальные (заводские) настройки преобразователя следующие:
- Собственный IP-адрес – 192.168.0.126
- Маска подсети – 255.255.255.0
- Основной шлюз – не задан
- UDP-порт – 1200
- Пароль для изменения настроек – "admin" (без кавычек)

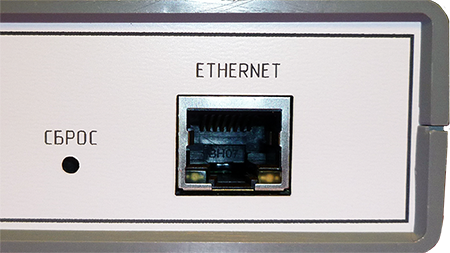

В любой момент можно вернуть заводские настройки, нажав кнопку "СБРОС", расположенную на боковой панели возле разъёма RJ-45,
и подав питание на устройство:
Защита персонального компьютера от "зависания"
Ethernet-реле поддерживает режим сторожевого таймера, который можно использовать, например, для контроля за персональным компьютером.
Этот режим включается специальной командой при загрузке компьютера. Данной командой задаётся период сторожевого таймера в секундах.
При этом устройство начинает отсчёт времени. Компьютер должен периодически сбрасывать внутренний счётчик сторожевого таймера специальной командой.
Если же он не сделает этого в течение заданного периода (например, в случае сбоя или "зависания"), то устройство включит на 2 сек одно из реле, которое следует
подключить к кнопке "RESET" персонального компьютера, что приведёт к его аппаратной перезагрузке. Сторожевой таймер при этом автоматически выключится.
Во время отсчёта времени светодиод, соответствующий выбранному реле, будет кратковременно вспыхивать с частотой 1 Гц.

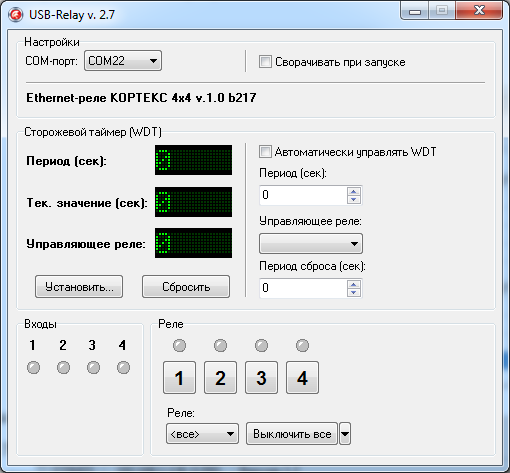

Для реализация описанного режима можно использовать программу USB-Relay,
которая содержит средства настройки сторожевого таймера. Она имеет специальный режим, в котором после запуска она автоматически настраивает сторожевой таймер,
а затем через заданные промежутки времени сбрасывает его. Дапнная программа осуществляет управление через COM-порт, поэтому предварительно необходимо
запустить и настроить программу эмуляции COM-порта COM2UDP (см. выше).
