Ethernet-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через Ethernet-порт по протоколам SNMPv2c и HTTP. Устройство содержит два электромагнитных реле, позволяющих коммутировать нагрузку AC 250В, 5А, четыре дискретных входа и узел определения наличия сетевого напряжения AC 230В, 50 Гц ("датчик фазы").

Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа Ethernet-реле может автоматически перезагружать оборудование с помощью одного из своих электромагнитных реле.

Кроме этого, к Ethernet-реле может подключаться внешний датчик температуры, что позволяет реализовать режим терморегулятора.

Настройки устройства можно выполнять при помощи встроенного Web-интерфейса.

Ethernet-реле поддерживает наш облачный сервис kortex.cloud, обеспечивающий следующий функционал: Доступ к просмотру данных при помощи стандартного Интернет-браузера Экспорт накопленных данных в формат CSV Автоматические уведомления при получении тревожных сообщений от контроллеров Мобильное приложение для удалённого управления

Как можно управлять устройством?

Ethernet-реле поддерживает три протокола управления:

• SNMP (MIB-файл прилагается)
• UDP (очень простой, подробное описание изложено в руководстве по эксплуатации)
• HTTP-API (при помощи GET-запросов, подробное описание в руководстве по эксплуатации)

Видео подключения и настройки Ethernet-реле

В состав изделия входит программное обеспечение КОРТЕКС 2x4С-П, являющееся его неотъемлемой частью.

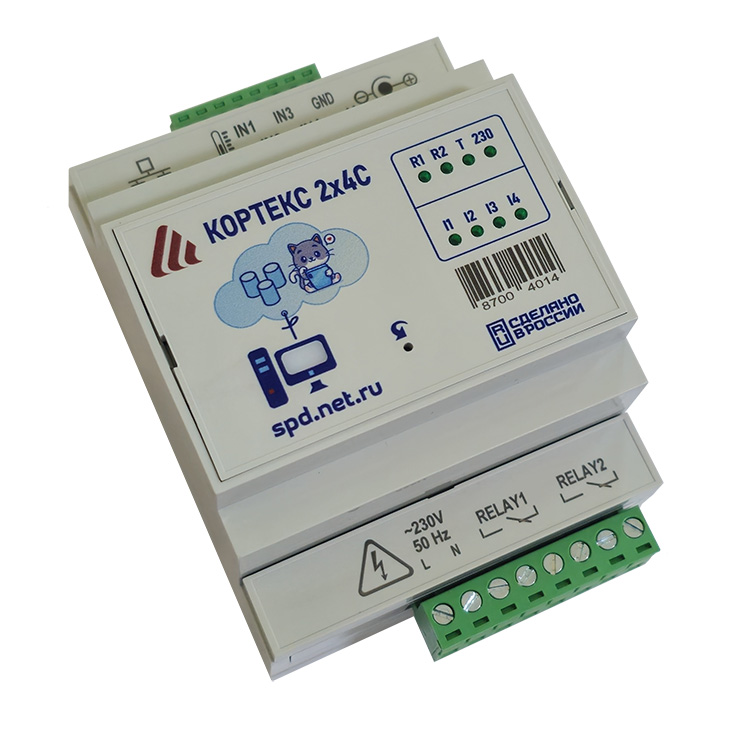

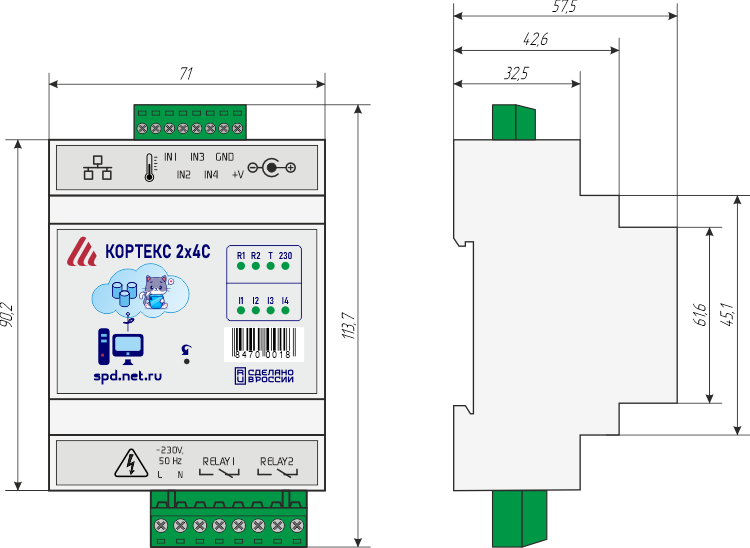

Ethernet-реле выпускается в пластиковом корпусе на DIN-рейку:

Подключение внешних цепей осуществляется при помощи винтовых клеммников. Назначение контактов клеммников следующее:
  GND, +V – напряжение питания устройства
  RELAY1, RELAY2 – выводы электромагнитных реле
  IN1...IN4 – дискретные входы
  TEMP – датчик температуры
  L, N – вход определения наличия напряжения AC 230В, 50 Гц.

Входы IN1...IN4 устройства можно подключать только к датчикам, имеющим выход типа "сухой контакт" или "открытый коллектор". Управляющий сигнал должен подаваться относительно "земли" устройства.

На передней панели Ethernet-реле расположено восемь светодиодов, которые индицируют состояние входов, реле, датчика температуры и узла определения наличия сетевого напряжения. Ещё один светодиод находится внутри символа компьютера. Он может светиться разным цветом, отображая следующие состояния:
   Мигает голубым – идёт подключение к "облаку"
   Светится голубым – связь с "облаком" установлена
   Мигает зелёным – идёт получение сетевых параметров"
   Светится зелёным – работает в локальном варианте без "облака"
   Мигает жёлтым – идёт загрузка нового ПО в устройство
   Взмаргивает фиолетовым – поступила внешняя команда

В разъёме Ethernet имеется два встроенных светодиода. Зелёный отображает состояние подключения устройства к сетевому оборудованию: выключен – подключение отсутствует, светится – устройство подключено. Жёлтый светодиод отображает режим работы устройства: мигает – нет связи с сетевым оборудованием, либо не подключён сетевой кабель, либо не получен IP-адрес по DHCP, светится постоянно – подключение по Ethernet установлено.

При переключении устройства в режим загрузчика для обновления встроенного ПО оба светодиода моргают одновременно с частотой около 2 Гц.

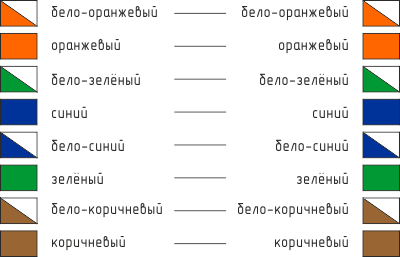

Подключение к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего стандарту EIA/TIA-568B:

При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.). Все изменения будут сохранены во внутренней энергонезависимой памяти и будут автоматически загружаться при последующих включениях.

Первоначальные (заводские) настройки преобразователя следующие:

• DHCP – включён
• Управление реле – ручное
• SNMP-Trap – выключены
• Пароль для изменения настроек – "admin" (без кавычек)

В любой момент можно вернуть заводские настройки, нажав кнопку "RES" и подав питание на устройство. Кнопку "RES" необходимо удерживать до тех пор, пока светодиоды в разъёме Ethernet синхронно не моргнут три раза.

Дистанционное управление

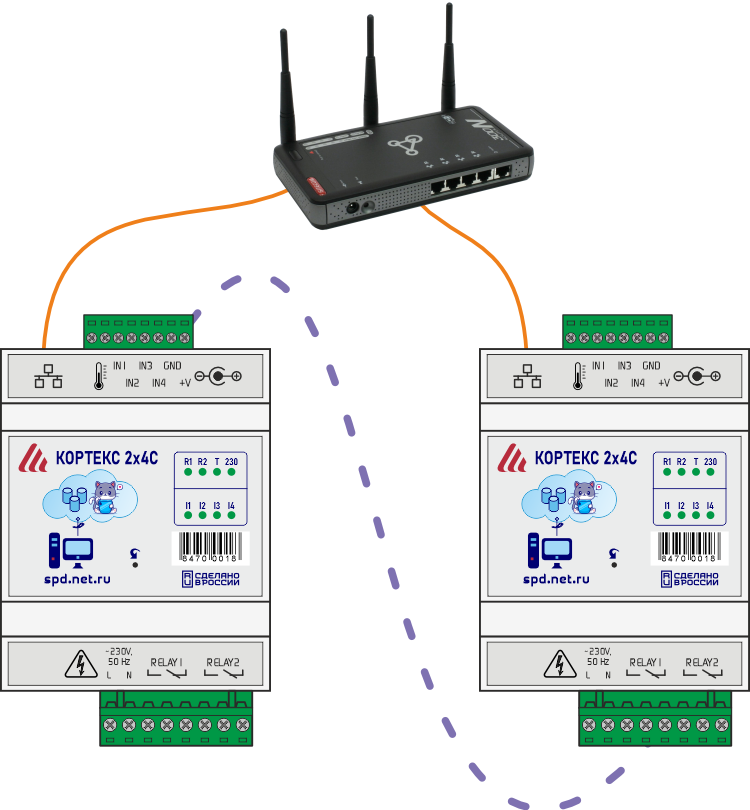

Два одинаковых контроллера можно настроить в режим дистанционного управления.

В этом случае изменение состояния входом на ведущем контроллере будет приводить к автоматическому управлению реле на ведомом:
