Ethernet-реле "КОРТЕКС 2x2"
Ethernet-реле предназначено для управления внешними электрическими цепями и нагрузками с персонального компьютера через Ethernet-порт по
протоколу UDP и HTTP. Устройство содержит два электромагнитных реле, позволяющих коммутировать нагрузку 250 В, 1 А.
Ethernet-реле также может выполнять функцию сторожевого таймера (Watchdog timer – WDT) для персонального компьютера.

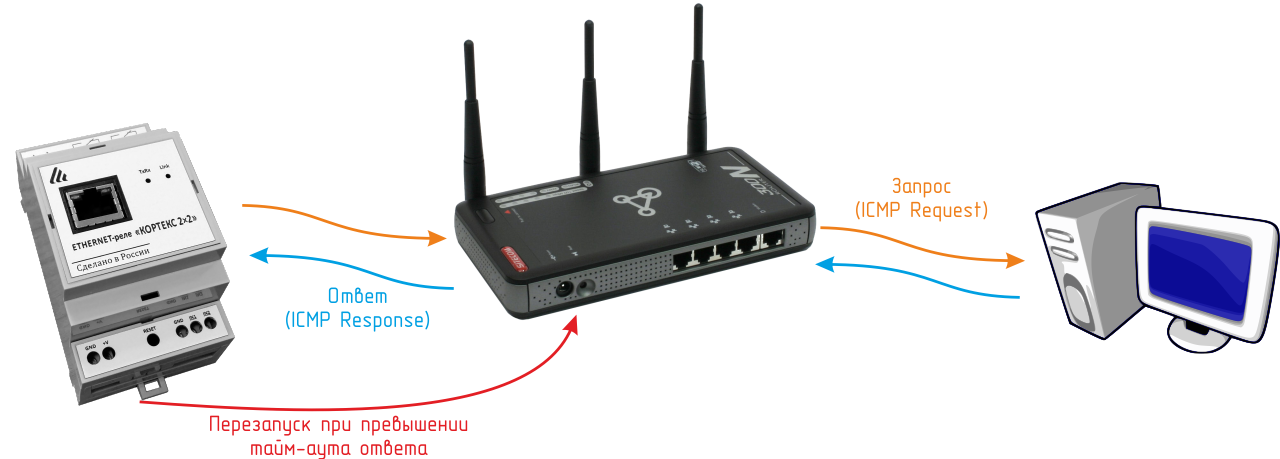

Устройство поддерживает ICMP-протокол (Echo-Request) для контроля доступности сетевого оборудования. В случае превышения тайм-аута ответа Ethernet-реле
может автоматически перезагружать оборудование с помощью одного из своих электромагнитных реле.
|
Если Вам требуется дополнительные функции для данного изделия – свяжитесь с
нами
, и мы предложим варинаты доработки устройства конкретно под Вас!
|
С Ethernet-реле поставляется бесплатная программа COM2UDP,
позволяющая организовать в операционной системе класса Windows виртуальный COM-порт, работа с которым с точки зрения внешней программы ничем
не отличается от работы с аппаратным портом. Это позволяет осуществлять управление устройством через COM-порт по точно такому же протоколу обмена,
что и в случае UDP.
|
|
Ethernet-реле поддерживает наш облачный сервис kortex.cloud,
обеспечивающий следующий функционал:
- Доступ к просмотру данных при помощи стандартного Интернет-браузера
- Экспорт накопленных данных в формат CSV
- Автоматические уведомления при получении тревожных сообщений от контроллеров
- Мобильное приложение для удалённого управления
|
Протокол обмена с Ethernet-реле полностью аналогичен протоколу обмена данными с
USB-реле,
что позволяет осуществлять замену одного устройства на другое без переделки управляющего программного обеспечения.
Для разработки собственного программного обеспечения для персонального компьютера, осуществляющего управление Ethernet-реле,
можно использовать динамическую библиотеку
KORTEX.dll.
Она содержит набор функций, реализующих все поддерживаемые устройством команды. Библиотека написана на языке Delphi в среде Embarcadero RAD Studio.
- Терминалы самообслуживания
- Игровые терминалы
- Системы "Умный дом"
- Промышленная автоматизация
- Малые габариты
- Функция сторожевого таймера
- Простой протокол передачи данных по UDP и HTTP
- Удобный Web-интерфейс
- Легкая интеграция в существующие системы с использованием режима виртуального COM-порта
- Напряжение питания: 9 ÷ 30 В
- Максимальный потребляемый ток: 150 мА
- Количество электромагнитных реле: 2
- Количество входов: 2
- Параметры реле: 250 В, 1А
- Протокол обмена по Ethernet: UDP, HTTP
- Скорость передачи данных по Ethernet: 10 Мбит/сек
- Степень защиты: IP30
- Габаритные размеры: 53 × 90 × 57 мм
- Температурный диапазон работы: от –40°C до +85°C
- Относительная влажность воздуха: не более 90% при +35°C

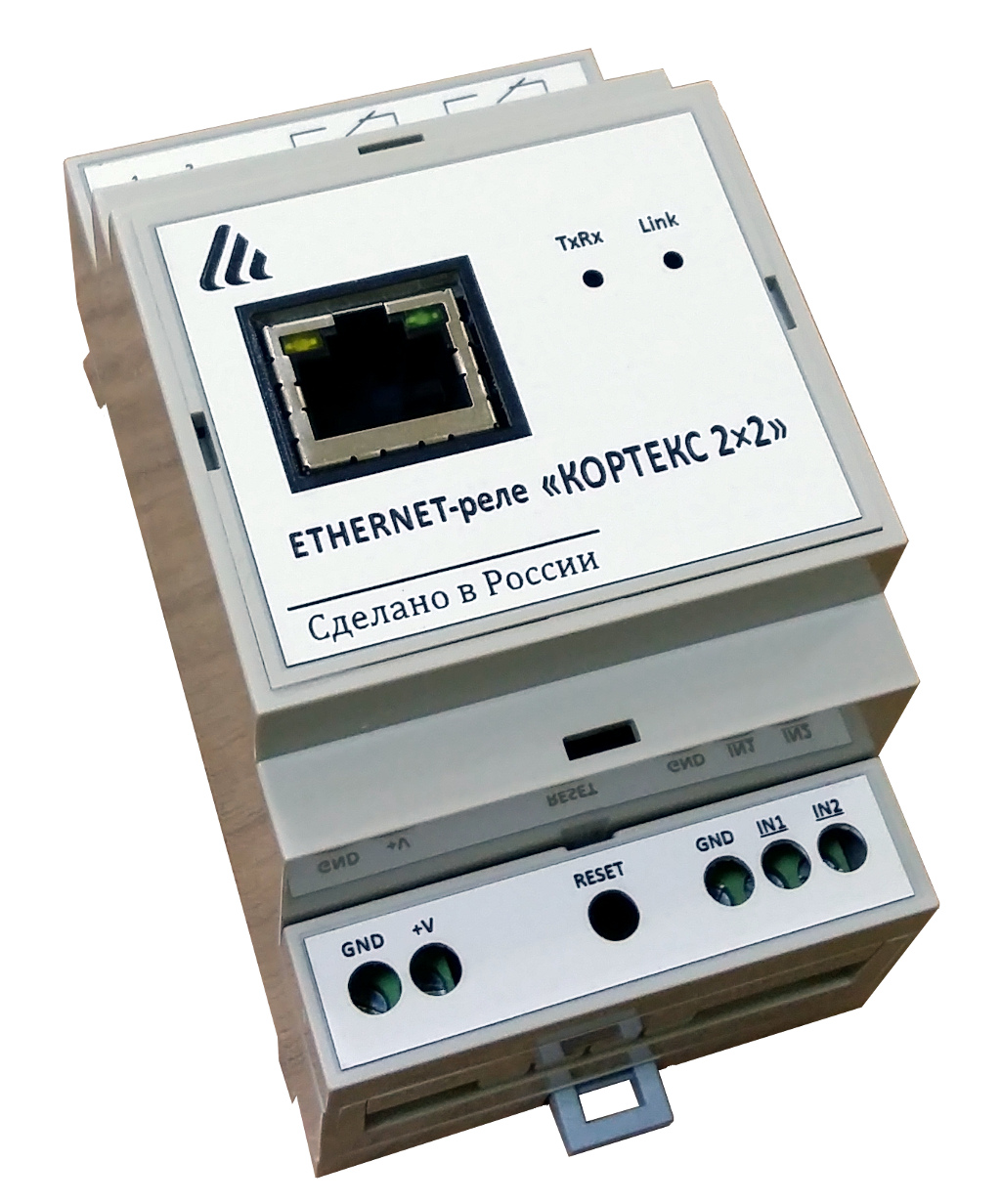

Ethernet-реле выпускается в пластиковом корпусе на DIN-рейку:

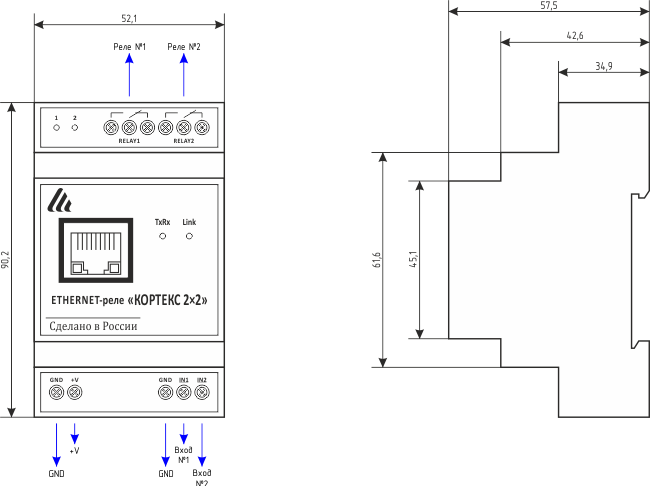

Подключение внешних цепей осуществляется при помощи винтовых клеммников. Назначение контактов клеммников следующее:
GND, +V – напряжение питания устройства
RELAY1, RELAY2 – выводы электромагнитных реле
IN1, IN2 – входы типа "сухой контакт"

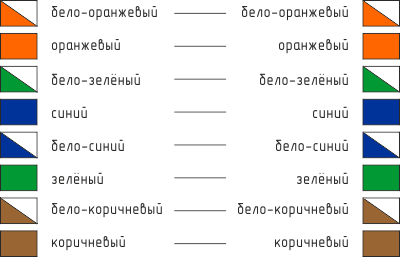

Подключение к локальной сети осуществляется через разъём 8P8C (RJ-45) при помощи патч-корда с прямым порядком обжима, соответствующего
стандарту EIA/TIA-568B:
На лицевой панели Ethernet-реле расположены два светодиода.
Светодиод "Link" индицирует состояние подключения Ethernet: мигает – подключение не установлено, либо не подключён сетевой кабель,
светится постоянно – подключение по Ethernet установлено.
Светодиод "TxRx" индицирует передачу и приём данных.
Слева от клеммников реле также расположены два светодиода "1" и "2", которые индицируют состояния соответствующих электромагнитных реле.
При первом использовании устройства необходимо соответствующим образом его настроить (задать IP-адрес, маску подсети, основной шлюз т.п.).
Все изменения будут сохранены во внутренней энергонезависимой памяти и будут автоматически загружаться при последующих включениях.
Первоначальные (заводские) настройки преобразователя следующие:
- Собственный IP-адрес – 192.168.0.126
- Маска подсети – 255.255.255.0
- Основной шлюз – не задан
- UDP-порт – 1200
- Пароль для изменения настроек – "admin" (без кавычек)
В любой момент можно вернуть заводские настройки, нажав кнопку "RESET", расположенную рядом с разъёмами питания, и подать питание на устройство.
