Блок управления вентилятором "БРИЗ"
Блок управления вентилятором предназначен для автоматического включения вентилятора на заданное время.
Включение/выключение при помощи влагозащищённой кнопки со встроенной подсветкой.
Время работы вентилятора программируется с помощью индикатора и кнопки на блоке управления.
Применения
Жилые помещения
Производственные помещения
Сауны
Технические характеристики
Напряжение питания
AC 230В
Степень защиты основного блока
IP54
Степень защиты кнопки управления
IP67
Габаритные размеры
120 × 160 × 92 мм
Температурный диапазон
от 0 до +50°C
Относительная влажность
не более 90% при +35°C
Комплектность
- Блок управления вентилятором: 1 шт.
- Кнопка управления: 1 шт.

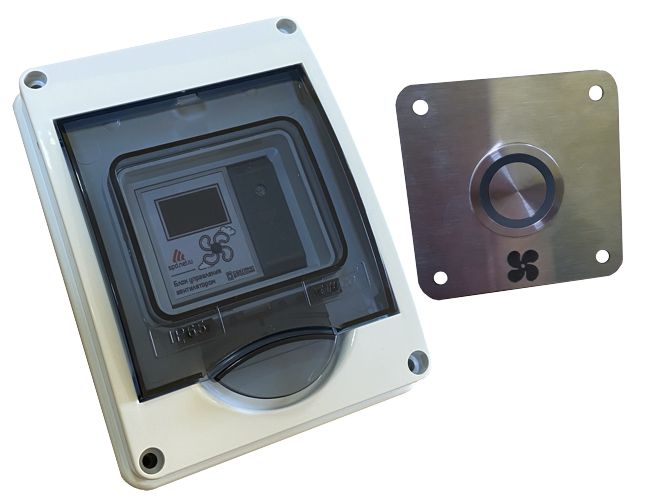

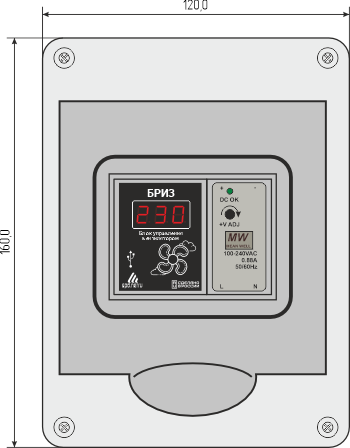

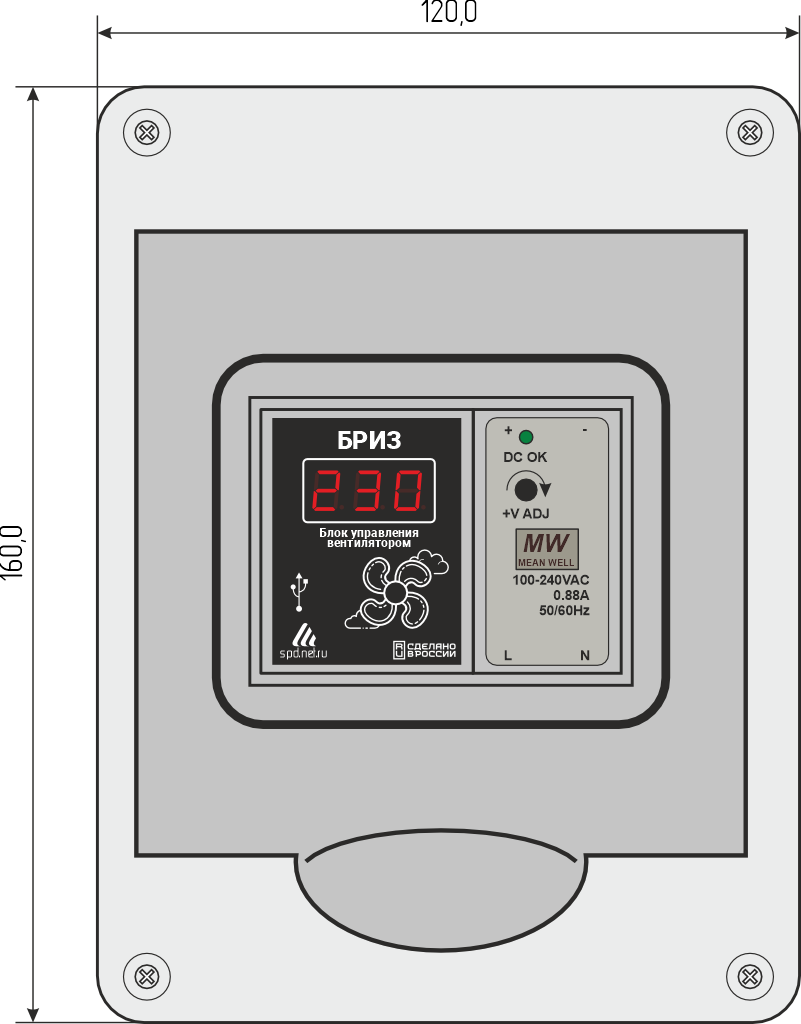

Устройство выпускается в пластиковом корпусе с креплением на плоскую поверхность:

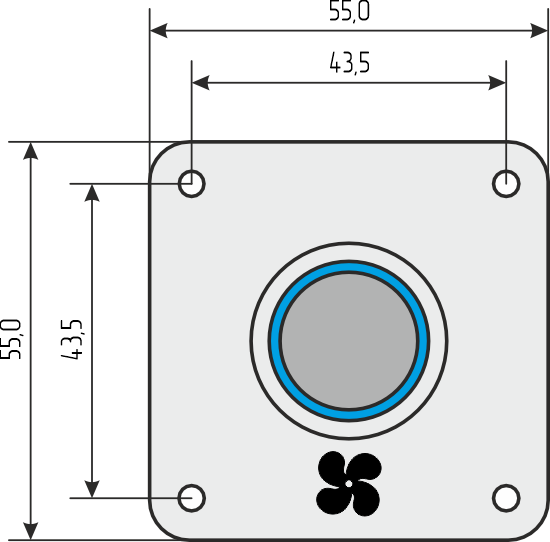

К блоку подключается влагозащищённая кнопка с декоративной металлической панелью:
Подключение внешних цепей осуществляется при помощи винтовых клеммников, расположенных внутри устройства.

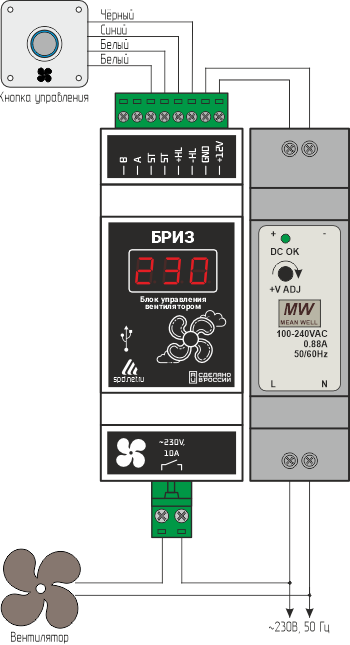

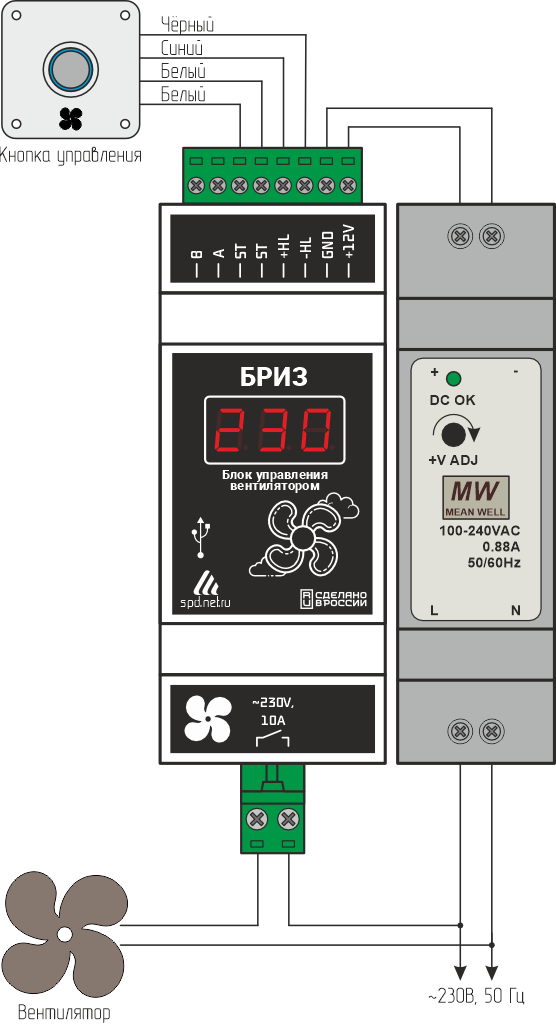

Схема подключения показана ниже:
На передней панели устройства располагается светодиодный индикатор, отображающий установленную продолжительность включения вентилятора в секундах.
Данное значение можно изменить путём нажатия кнопки на передней панели. В этом случае значения последовательно меняются в следующем порядке:
15 -> 30 -> 45 -> 60 -> 90 -> 120
Включение вентилятора осуществляется с помощью внешней кнопки управления. Она должна быть удалена от блока на расстояние не более 15 м.
Нажатие данной кнопки включает вентилятор и запускает обратный отсчёт времени. После окончания заданного временного интервала вентилятор автоматически отключается.
Для досрочного выключения необходимо нажать кнопку второй раз.
Во время работы вентилятора на кнопке управления постоянно включена встроенная подсветка.
