Модуль вывода Modbus RTU "БИТ 4x0"
Модуль вывода предназначен для применения в системах управления промышленной автоматики, защиты и автоматики энергетических систем, в схемах защиты и автоматики объектов коммунального хозяйства.
Устройство имеет четыре электромагнитных реле, позволяющих коммутировать нагрузку AC250В, 5А. Связь с контроллерами верхнего уровня осуществляется через интерфейс RS-485 по протоколу Modbus RTU.
Все необходимые настройки связи и параметры задаются программно через регистры Modbus и сохраняются в энергонезависимой памяти контроллера модуля.
Устройство также имеет дополнительный порт microUSB для обновления встроенного программного обеспечения ("прошивки") и сброса всех параметров до заводских значений.
Оба порта модуля вывода имеют гальваническую развязку до 2,5 кВ.
Условия эксплуатации, хранения и транспортирования Изделия – УХЛ4 по ГОСТ 15150.
|
В состав изделия входит программное обеспечение
БИТ 4x0-П,
являющееся его неотъемлемой частью.
|
- Напряжение питания: DC 9В ÷ 30В
- Максимальный потребляемый ток: 200 мА
- Количество электромагнитных реле: 4
- Параметры реле: AC 250В/5А при cos(φ) > 0,95, DC 28В/10А
- Скорость передачи данных по порту RS-485: 1200...115200 бит/сек
- Скорость передачи данных по порту microUSB: 115200 бит/сек
- Гальваническая изоляция портов: 2,5 кВ
- Степень защиты: IP30

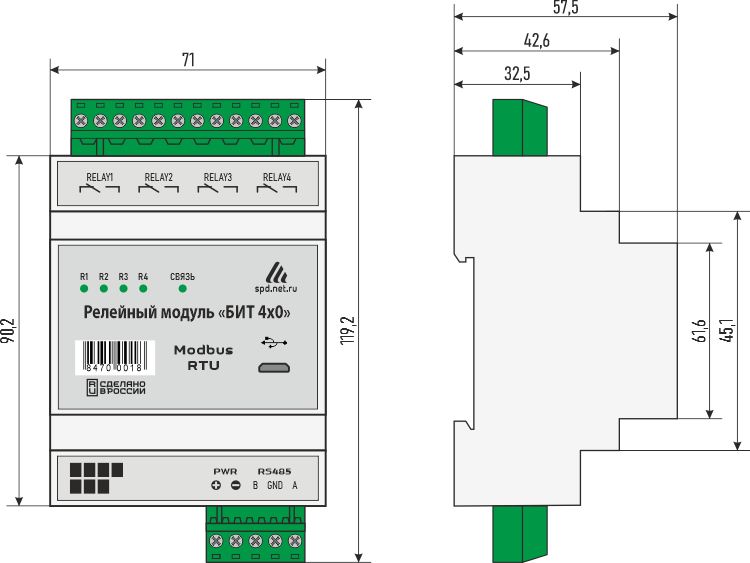

- Габаритные размеры: 71 × 90 × 57 мм
- Температурный диапазон работы: от –30°C до +70°C
- Относительная влажность воздуха: не более 90% при +35°C
- Модуль вывода: 1 шт.
- Паспорт: 1 шт.
Мод. А

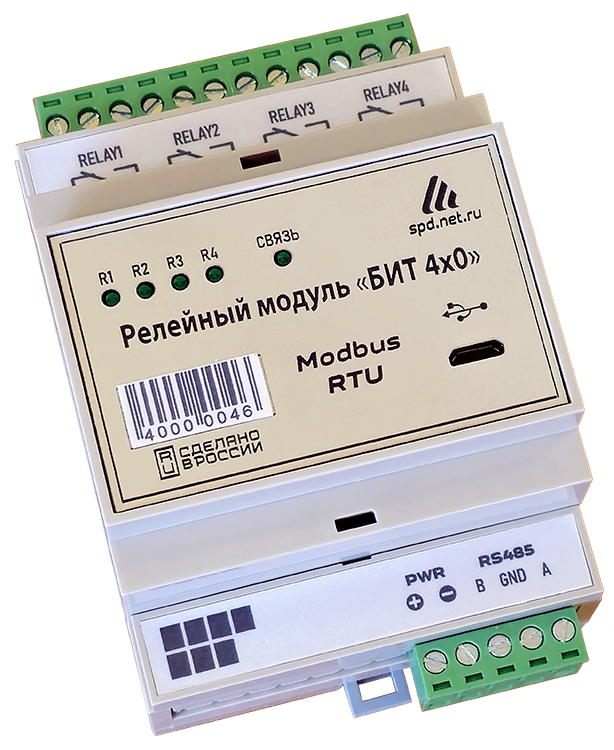

Контроллер мониторинга выпускается в пластиковом корпусе с креплением на DIN-рейку:
